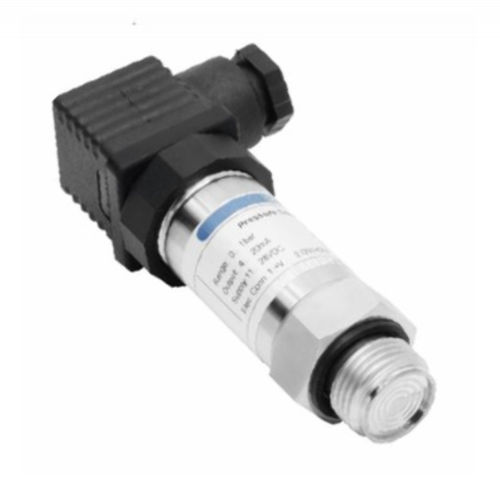

Относительный трансдуктор давления CP02

абсолютныйпьезосопротивлениемембранный

Описание
Промышленный преобразователь давления CP02, доступен в вариантах абсолютного, избыточного и герметичного избыточного исполнения. Предназначен для измерений давления в диапазонах от -1…0 бар до 0…1000 бар. Аналоговый выход, подходит для промышленных применений с защищенным корпусом (IP65).

Основные характеристики

• Диапазон измерений: -1 до 0 бар … 0 до 1000 бар
• Типы давления: Избыточное, Герметичное избыточное, Абсолютное
• Процессное подключение: M20x1.5 наружная резьба (другие соединения по запросу)
• Нелинейность: 0,5% диапазона (FS)
• Степень защиты корпуса: IP65

Характеристики и условия эксплуатации

• Погрешности и дрейфы:
  • Температурный дрейф нуля: ≤ ±0,05% FS/°C (≤1 бар); ≤ ±0,03% FS/°C (>1 бар)
• • Температурный дрейф диапазона (наклон): ≤ ±0,05% FS/°C (≤1 бар); ≤ ±0,03% FS/°C (>1 бар)
• • Долговременная стабильность: макс. ±0,3% FS в год
• Температуры:
  • Рабочая температура: -30 °C до 80 °C; варианты: -10 °C до 60 °C (Exia); -20 °C до 60 °C (Exd); -10 °C до 70 °C (кабель)
• • Температура хранения: -40 °C до 120 °C; вариант с кабелем: -20 °C до 85 °C
• • Диапазон температурной компенсации: 0 °C до 50 °C

Питание и выходы

• Питание: 11–28 V DC (2‑проводные версии 4–20 mA), 11–28 V DC (3‑проводные версии 0–5 V, 1–5 V, 0–10 V), или 3.3 V / 5 V DC для специальных сигналов
• Доступные выходные сигналы: 4–20 mA (2‑провод); 0–5 V, 1–5 V, 0–10 V (3‑провод); 0,5–2,5 V или 0,5–4,5 V (3‑провод, опция)
• Нагрузка: ≤ (U-11) / 0.02 Ω (2‑провод); ≥ 10 kΩ (3‑провод)
• Электрический выход: разъем DIN43650 или кабель (1,5 м)

Примечания
Возможна поставка с калибровочным сертификатом (опция COFRAC доступна для версии CP02).
