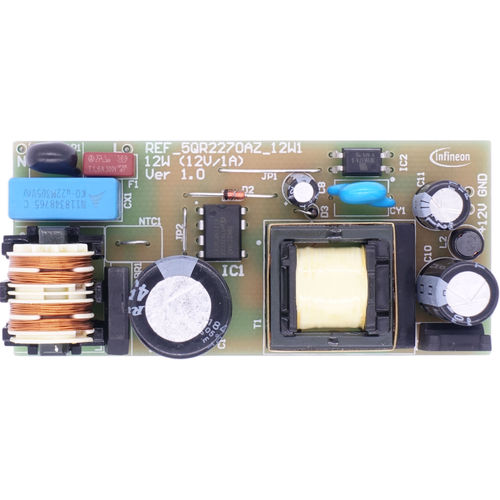

Это эталонный проект изолированного автономного импульсного источника питания (SMPS) с открытой рамкой. Он предназначен для энергоэффективных холодильников в качестве вспомогательного SMPS для различных системных блоков, таких как датчики, реле и микропроцессор. В нем используется квазирезонансный CoolSETTM 5-го поколения (ICE5QR2270AZ) со встроенным 700-вольтовым МОП-транзистором CoolMOS™ P7 Superjunction MOSFET в корпусе DIP-7.
Краткое описание характеристик
Средний КПД > 89%
Защита от перенапряжения на линейном входе, коричневого входа/коричневого выхода, перенапряжения на выходе, короткого замыкания и перегрузки
Краткое описание преимуществ
Высокая эффективность благодаря квазирезонансному переключению
Малый форм-фактор
Список компонентов
квазирезонансный CoolSETTM 5-го поколения (ICE5QR2270AZ)
Целевые применения
Высокоэффективный вспомогательный источник питания, внешний источник питания, холодильники, бытовая техника
---
