Система отвода

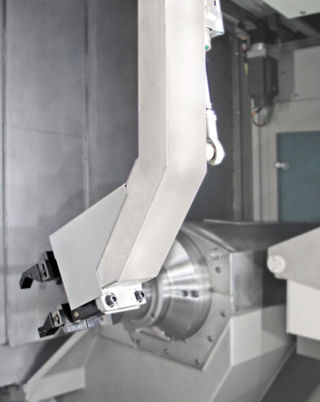

Функциональные возможности Ось Z Портальное съемное устройство с ЧПУ-приводом Автоматическое удаление обработанной детали из главного шпинделя или контршпинделя с последующим укладыванием на ленточный транспортер или в контейнер для деталей. Удаление остатка материала из главного шпинделя при обработке прутка с последующим укладыванием в контейнер для остатка материала. Портальное съемное устройство состоит из следующих компонентов: 1. Цифровая ось Z8 с регулированием положения Электродвигатель осуществляет привод руки захвата через ремень и редуктор. Система измерения находится в двигателе. Возможен подвод в любую позицию. 2. Поворотное движение захвата Для объезда контршпинделя захват должен поворачиваться в разные стороны. Это движение между двумя конечными положениями осуществляется при помощи пневматики. 3. Захват детали Деталь или остаток прутка посредством кулачков захвата с двухсторонним приводом центрично закрепляется на центре шпинделя.
