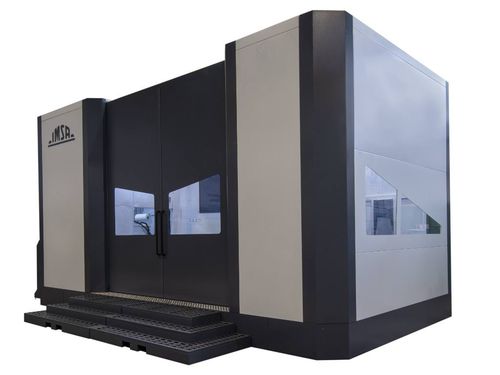

Сверлильно-фаскосъемный станок ЧПУ MF1600 S2

для глубокого отверстиядля литейной формы5 осей

Сверлильно-фрезерный станок IMSA MF1600S2 был разработан для удовлетворения потребностей производителей инструментов и штампов весом до 30 тонн в сфере производства пресс-форм. MF1600S2 имеет тяжелую электросварную конструкцию и Т-образную концепцию станка: поворотный стол и поперечная подвижная колонна. Пресс-форма диаметром до 3600 мм может вращаться внутри конструкции станка. Стол имеет траверсное движение (ось X) 3000 мм и бесконечное вращательное движение (ось B). Ортогональная обработка, с одним углом и составным углом (5-осевая обработка) благодаря вращению стола на 360° и наклону бабки на 30°-15°. 4-сторонняя обработка: MF1600S2 имеет большую длину поперечного перемещения, а его стол сочетает в себе высокую грузоподъемность и компактные размеры. Эти характеристики значительно облегчают 4-стороннюю обработку с одной установкой заготовки. Два отдельных обрабатывающих узла, расположенных на одной бабке, выполняют операции фрезерования и сверления. Эта система независимых осей, отличительная особенность станков IMSA, позволяет переключаться со сверления на фрезерование и обратно всего за 8 секунд и не требует вмешательства человека. ФРЕЗЕРНЫЙ УСТРОЙСТВО: MF1600S2 оснащен обрабатывающим шпинделем ISO50, 35 кВт, 6.000 об/мин, 334 Нм (S1), двигатель с жидкостным охлаждением. В качестве опции доступны накопители инструментов ISO50 различной емкости. Глубокое сверление отверстий: глубина сверления за одну операцию: до 1600 мм. Метод сверления: пистолетное сверление. Оптимальный диапазон диаметров сверления: 5-32 (40) мм. Шпиндель пистолетного сверла: 15 кВт (S1), 4200 об/мин. Специальные функции IMSA управляют процессом глубокого сверления. На гундриле имеется до 6 ключевых точек центровки, надежно закрепленных на бабке.
