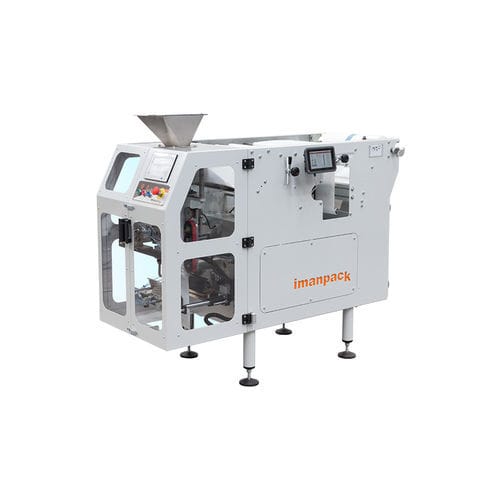

Аппарат для формирования, наполнения и укупорки для пластиковой пленки Microvert SMART

для упаковкиконтролируемый PLCдля очистки сжатого воздуха

Краткое описание
Microvert SMART — вертикальная машина формовки-набивки-герметизации (VFFS) для упаковки мелких металлических деталей и продуктов свободного падения. Лёгкая интеграция с подающими системами (счётные модули, весы, сборочные машины или ручные загрузчики) позволяет создавать компактные автоматизированные линии. ПЛК-управление и интегрированный электрический шкаф упрощают автоматизацию.

Описание / Функции

• Корпус из черного металла или нержавеющей стали.
• Продольные и поперечные сварочные блоки с управлением от ПЛК.
• Регулирование длины упаковки с энкодером.
• Система двойной размотки плёнки для длинных пакетов.
• Работает с PE, целлофаном, бумажной плёнкой или термосвариваемыми материалами.
• Стандартно — интегрированный электрический шкаф и сенсорная панель в передней двери (Imanpack).
• Лёгкий доступ к пневматическому блоку для обслуживания.
• Широкие смотровые окна по обеим сторонам.
• Соответствует требованиям ЕС (CE).

Таблица производительности
Модель | Ширина плёнки | Ширина упаковки | Длина упаковки | Макс. скорость (упак./мин.)
Microvert SMART | 420 mm | 50–190 mm | 25–600 mm | 30–35

Детали конструкции

• Макс. диаметр рулона: 300 mm.
• Макс. ширина плёнки: 420 mm.
• Макс. диаметр формующей трубы: 120 mm.

Аксессуары

• Принтеры для печати на плёнке.
• Опора для тяжёлых пакетов на выходе.
• Дополнительные формующие трубы и пластины быстрой замены.
• Датчик меток для печатной плёнки.
• Опции мультиупаковки / пачечного упаковки.
• Европейская пробойная панель.

Характеристики / Технические спецификации

• Скорость: 30–35 упак./мин (зависит от формата и продукта).
• Управление: Rockwell Allen Bradley® или Siemens® PLC с HMI Imanpack.
• Ширина запайки (плёнка): 420 mm.
• Ширина продукта (макс): до 115 mm.
• Длина продукта (макс): до 400 mm.
• Вес продукта (макс): до 5 kg за дозу (зависит от размеров).
• Размеры пакета: от 50 mm до 450 mm.
• Диаметр оси рулона: 76 mm; диаметр рулона до 300 mm; макс. вес рулона до 50 kg.
• Упаковочные материалы: PP (термосвариваемый), PE или бумажная плёнка.
• Установленная мощность: 2,3 kW — Напряжение 400 V — 3ph + PE — Номинальный ток 5 A.
• Сжатый воздух: 6 bar — Расход воздуха: 80 l/min.
• Макс. вес на дозу и количество штук на дозу: зависят от размеров продукта.
