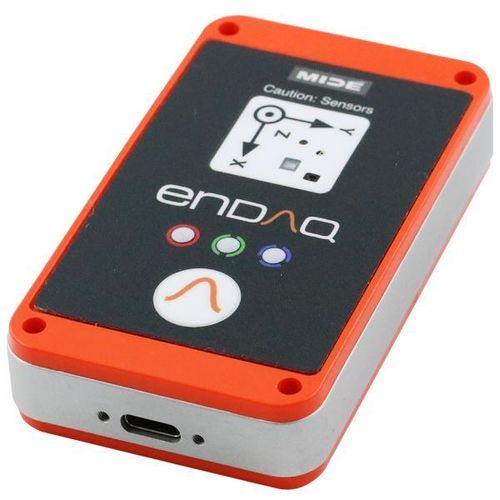

Регистратор данных вибрации W5-D40

для измерения относительной влажностиинтенсивности освещенияускорения

Обзор
W5-D40 — компактный беспроводной регистратор вибраций с интегрированными экологическими датчиками. Записи хранятся локально (16 ГБ) и после сеанса могут загружаться в enDAQ CLOUD по Wi‑Fi; беспроводную загрузку можно отключить для офлайн‑работы. Корпус выполнен из поликарбоната и алюминия 7075, устройство оснащено перезаряжаемой батареей 1 250 mAh для длительного мониторинга.

Краткое описание

• Корпус: поликарбонат и алюминий 7075
• Акселерометр: цифровой емкостной, ±40 g, до 4000 Гц
• Батарея: 1 250 mAh перезаряжаемая
• Память: 16 ГБ встроенная

Особенности продукта

• Автономность: датчики, память и батарея в одном портативном корпусе; настройка через USB
• Гибкость: несколько диапазонов акселерометра и программируемые условия активации/сэмплирования
• Готовность к применению в полевых условиях: калибровано с эталоном, прослеживаемым до NIST; рассчитано на широкий диапазон условий эксплуатации

Характеристики акселерометра
Тип: цифровой емкостной
Диапазон: ±40 g
Макс. частота дискретизации: 4000 Гц
Полоса пропускания: 0–300 Гц
Шум: < 0,01 gRMS
Разрешение: 0,00008 g

Характеристики дополнительных датчиков
Микрофон: 105 dB — частота дискретизации: 0 (выкл.) до 20 000 Гц
GPS позиция: точность 2,5 м — частота: 0 до 1 Гц
GPS время: разрешение 60 нс — частота: 0 до 1 Гц
Гироскоп: диапазон 2000°/с — разрешение 0,06°/с — частота: 0 до 3 200 Гц
Магнитометр: ±1300 µT — разрешение 0,3 µT — частота: 0 до 10 Гц
Температура: -40 до 85 °C — разрешение 0,01 °C — частота: 0 до 10 Гц
Давление: 1 до 200 кПа — разрешение 1,6 Па — частота: 0 до 10 Гц
Влажность: 0 до 100 %RH — разрешение 0,04 %RH — частота: 0 до 10 Гц
Освещённость: 0 до >20 µV — <100 mlx — частота: 0 до 4 Гц

Эксплуатационные характеристики
Температура эксплуатации: -20 °C до 60 °C (перезарядка: 10 °C до 45 °C)
Рекомендуемая температура хранения: -20 °C до 25 °C
Влажность: 0 до 95 %RH (без конденсации)
Давление: 20 кПа до 110 кПа (абсолютное давление)
Предел ударной нагрузки: 500 g (0–40 °C); 100 g (-40 до 80 °C)
Устойчивость к электрическому полю: 2 MHz до 18 GHz @ 200 V/m
Устойчивость к магнитному полю: 30 Hz до 100 kHz

Батарея и производительность хранения (примеры)
Частота 50 Hz: непрерывная запись до 64 дней; основной accel. триггер ~3,7 дня; 2‑й accel. триггер ~11 дней; периодический/временной триггер ~333 дня
Частота 200 Hz: хранение ~40 дней; основной триггер ~3,7 дня; 2‑й триггер ~11 дней; периодический ~331 дня
Частота 800 Hz: хранение ~15 дней; основной триггер ~3,4 дня; 2‑й триггер ~11 дней; периодический ~312 дня
Частота 4000 Hz: хранение ~4 дня; основной триггер ~2,8 дня; 2‑й триггер ~11 дней; периодический ~270 дня

Габариты и механические характеристики
Масса: 100 г
Материал корпуса: поликарбонат верх/низ, алюминиевый центральный усилитель (7075)
Крепление (винт): 6-32 bolts (23 ft‑lb)
Крепление (лента): 3M 950 двусторонний скотч
Длина: 86,4 мм — Ширина: 50,0 мм — Толщина: 21,3 мм
Класс защиты: IP50 (защита от пыли)

Бесплатное ПО и облако
enDAQ LAB: локальное приложение для настройки датчиков, просмотра каналов, базовой отчетности и экспорта данных
enDAQ CLOUD: загрузка данных в облако для создания стандартных и кастомных отчетов, API‑доступа, хранения и оповещений
Open‑source Python библиотеки: парсинг IDE‑файлов, генерация PSD/SRS, двойная интеграция и ресэмплинг

Примечания
Жёсткий футляр прилагается к соответствующим заказам регистраторов данных enDAQ. Комплект для монтажа доступен как опция.

Технические характеристики

• Brand: enDAQ
• Model: W5 (variant: W5-D40)
• SKU / MPN: W5-D40
• Акселерометр: цифровой емкостной, ±40 g, сэмплинг 4000 Гц
• Встроенная память: 16 ГБ
• Батарея: 1 250 mAh перезаряжаемая
• Масса: 100 г
• Габариты: 86,4 мм x 50,0 мм x 21,3 мм
• Класс защиты: IP50
• Диапазон эксплуатации: -20 °C до 60 °C
• Дополнительные датчики: микрофон, GPS, гироскоп, магнитометр, температура, давление, влажность, свет
