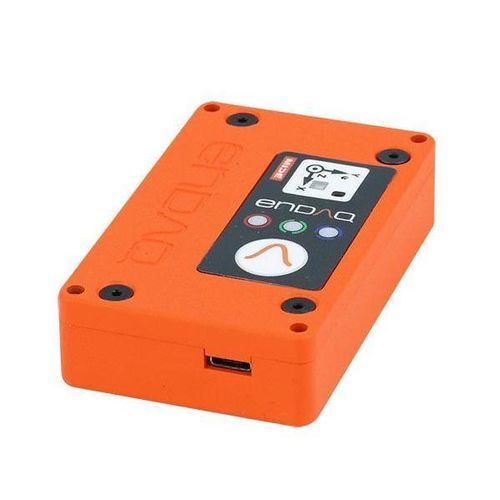

Регистратор данных удар S5-R2000D40

для измерения относительной влажностиинтенсивности освещениявибрации

Обзор продукта S5-R2000D40 - это регистратор ударов с высокопроизводительным пьезорезистивным акселерометром, вторичным емкостным акселерометром и несколькими датчиками окружающей среды. Эта модель отличается широким диапазоном измерений (±2 000g), алюминиевым корпусом 7075 для повышения надежности и расширения частотной характеристики, а также более емким аккумулятором для увеличения времени записи. Краткие технические характеристики

• Материал корпуса: Алюминий 7075
• Пьезорезистивный акселерометр: ±2 000g
• Цифровой емкостной акселерометр: ±40g
• Батарея: 850 мАч
• Хранилище: 8 Гб

Области применения

• Датчик и запись вибрации
• Тестирование на удары и толчки
• Мониторинг доставки и транспортировки
• Мониторинг беспроводных сетей с поддержкой Wi-Fi
• Тестирование окружающей среды

Особенности продукта Удобство

• Стандартная измерительная система с датчиками, накопителем и аккумуляторной батареей
• Ручной форм-фактор
• Установка за несколько минут через USB-интерфейс

Адаптируемый

• Множество акселерометров для широкого динамического диапазона
• Много дополнительных встроенных датчиков в одной системе
• Программируемые пользователем условия пробуждения и частота выборки

Надежность

• Доверяется в жестких условиях эксплуатации более чем 2 000 клиентов и ВМС США
• Калибровка акселерометра по методике NIST
• Емкость хранения для миллиардов точек данных

Технические характеристики акселерометра Тип акселерометра | Диапазон | Частота дискретизации | Полоса пропускания | Шум | Разрешение Пьезорезистивный | ± 2 000g | 20 000 Гц | от 0 до 2 000 Гц | < 1.6 gRMS | < 0.2 g Цифровой емкостной | ± 40g | 4,000 Гц | от 0 до 300 Гц | < 0.01 gRMS | 0.00008 g Дополнительные характеристики датчиков Датчик | Диапазон измерений | Разрешение | Частота дискретизации Микрофон | 105 дБ | | от 0 (выключен) до 20 000 Гц Местоположение GPS | | 2,5 м | от 0 (выключено) до 1 Гц Время GPS | | 60 нс | от 0 (выкл.) до 1 Гц Гироскоп | 2000°/с | 0,06°/с | от 0 (выкл.) до 3 200 Гц Магнитометр | ± 1300 мкТл | 0,3 мкТл | от 0 (выкл.) до 10 Гц Температура | от -40 до 85 °C | 0,01 °C | от 0 (выкл.) до 10 Гц Давление | от 1 до 200 кПа | 1,6 Па | от 0 (выкл.) до 10 Гц Влажность | от 0 до 100 % относительной влажности | 0,04 % относительной влажности | от 0 (выкл.) до 10 Гц Свет | от 0 до >20 мкВ | <100 млкс | от 0 (выкл.) до 4 Гц Технические характеристики окружающей среды Параметр | Диапазон | Примечания Рабочая температура | от -20°C до 60°C (от -4°F до 140°F) | Температура подзарядки от 10°C до 45°C (от 50°F до 113°F) Рекомендуемая температура хранения | от -20°C до 25°C (от -4°F до 77°F)| Влажность | от 0 до 95% относительной влажности | без конденсации Давление | от 20 кПа до 110 кПа (от 2,9 до 16,0 фунтов на квадратный дюйм) | Абсолютное давление Предел ударной нагрузки | >3,000 g | Подробности см. в отчете об ударной нагрузке Отсутствие восприимчивости к электрическому полю | От 2 МГц до 18 ГГц при 200 В/м | Подробные сведения см. в отчете об испытаниях на электромагнитные помехи Отсутствие восприимчивости к магнитному полю | От 30 Гц до 100 кГц | Подробности см. в отчете об испытаниях на электромагнитную совместимость Характеристики аккумулятора и хранилища Производительность батареи зависит от конфигурации, возраста батареи и температуры. Ниже приведены типичные характеристики относительно новой батареи при комнатной температуре. Столбцы: Частота дискретизации | Объем памяти | Непрерывная запись | Главное ускор. Триггер | 2-й ускор. Триггер | Периодический/временной триггер 100 Гц | 22 дня | 37 часов | 44 часа | 7 дней | 153 дня 1,000 Гц | 9 дней | 37 часов | 44 часа | 7 дней | 146 дней 5,000 Гц | 3 дня | 30 часов | 44 часа | 7 дней | 129 дней 20,000 Гц | 17 часов | 17 часов | 44 часа | 7 дней | 68 дней Габаритные и механические размеры Масса: 100 грамм Материал корпуса: Алюминий 7075 Крепление - Винт: болты 4-40 (100 унций) Крепление - лента (двухсторонняя): 3M 950 Tape Длина: 76,2 мм (3,00") Ширина: 47,0 мм (1,85") Толщина: 18,3 мм (0,72") Защита от проникновения: IP 50 (защита от пыли) Бесплатное программное обеспечение и инструменты анализа

• enDAQ LAB: автономное приложение для настройки датчиков, просмотра нескольких каналов, создания базовых отчетов, пакетного экспорта и преобразования данных
• enDAQ CLOUD: загрузка необработанных данных в облако для создания стандартных и расширенных пользовательских отчетов, доступа к API и хранения данных
• Открытые библиотеки Python: загрузка и разбор файлов, генерация PSD и SRS, двойная интеграция в скорость и смещение и повторная выборка данных

Включенные предметы Бесплатный кейс enDAQ Pelican прилагается к каждому заказу регистратора данных enDAQ® (определенные модели). характеристики / технические характеристики

• Модельное семейство: S5
• Типичная модель на рисунке: S5-R2000D40
• Основной акселерометр: Пьезорезистивный ±2 000g, дискретизация до 20 000 Гц
• Вторичный акселерометр: Цифровой емкостной ±40g, дискретизация до 4 000 Гц
• Батарея: 850 мАч (типовая)
• Внутренняя память: 8 ГБ
• Корпус: Алюминий 7075
• Масса: 100 г
• Размеры: 76.2 мм × 47,0 мм × 18,3 мм
• Внутренняя защита: IP 50
• Окружающий рабочий диапазон: от -20°C до 60°C
• Ударный предел: >3,000 g
• Типовая цена (без учета налогов): 5 299,00 USD
• Срок изготовления: 8 недель плюс доставка
