Круглая антивибрационная опора VIBSOL®

из металлас металлическим проводомиз эластомера

Описание

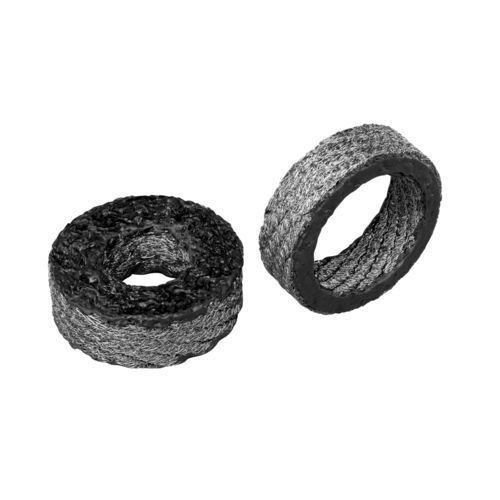

Круглое антивибрационное опорное изделие VIBSOL® представляет собой металлическую амортизирующую подушку с сердечником из проволоки из нержавеющей стали и противоскользящими эластомерными прокладками с обеих сторон. Предназначено для простой установки под рамой машин и обеспечивает виброизоляцию вращающихся и возвратно-поступательных машин. Доступны две версии жёсткости для подбора под характеристики и рабочие частоты оборудования.

Преимущества

• Обеспечивает виброизоляцию вращающихся машин при простой установке под рамой
• Не чувствительно к маслам, изменению температуры и утомлению, пригодно для промышленных условий
• Обеспечивает очень хорошую устойчивость подвешенного или рамного оборудования
• Широкий диапазон нагрузок при практически постоянной собственной частоте упрощает выбор

Характеристики (по данным спецификаций)

• Конфигурация: круглая
• Материал: металлическая подушка с эластомерными накладками
• Применения: монтаж машин (вращающиеся машины, станки, формовочное оборудование)
• Дополнительные характеристики: демпфер с металлической подушкой и сердечником из нержавеющей проволоки
• Статическая нагрузка: макс. 5 000 daN; мин. 50 daN
• Перечисленные значения диаметра: 70 µm; 72 µm; 116 µm; 156 000 µm (также указаны в дюймах: 2.756 in, 2.835 in, 4.567 in, 6.142 in); макс.: 156 µm; мин.: 72 µm

Технические характеристики / спецификации

• Доступные версии: standard — собственная частота 22–30 Гц (типично для станков)
• Версия W / толстая — пониженная жёсткость, собственная частота 15–22 Гц (типично для формовочного оборудования)
• Диапазон статических нагрузок: 50 daN до 5 000 daN
• Конструкция: круглая металлическая подушка с эластомерными накладками с обеих сторон и усилением из нержавеющей проволоки
• Типичные области применения: виброизоляция вращающихся машин, прессов, формовочного оборудования и аналогичного промышленного оборудования
