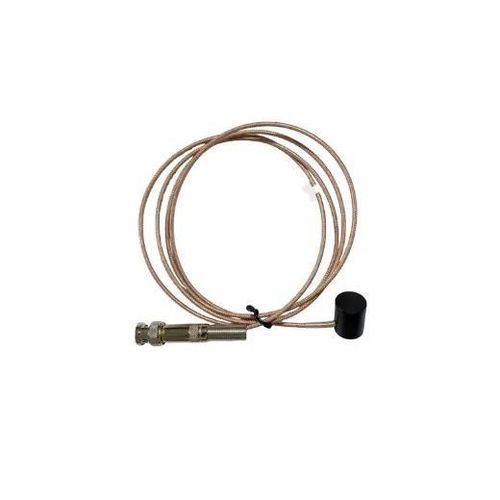

Цилиндрический ультразвуковой преобразователь 2MHz

пьезоэлектрическийпьезоэлектрическийс прямым контактом

Описание продукта
Этот ультразвуковой преобразователь 2 МГц разработан для промышленных задач измерения уровня и ультразвукового обнаружения, где требуются стабильность частоты и компактная конструкция зонда. Он использует пьезоэлемент PZT-5 с конструкцией полной электроды, корпус из ABS и контактную поверхность из эпоксидной смолы.

Обзор
Сборка одиночного зонда, включающая пьезоэлектрический сенсорный элемент, корпус и коаксиальный кабель 2,5 мм. Подходит для интеграции в ультразвуковые испытания, системы измерения уровня, устройства сбора сигналов и НИОКР. Приведённые ниже данные основаны на техническом паспорте и отчётах испытаний.

Ключевые характеристики

• Центральная частота: 2 МГц ±10% (в воде)
• Пьезоэлектрический керамический элемент PZT-5
• Конструкция с полной электродной структурой
• Относительная полоса пропускания (-6dB): 73%
• Ширина импульса (-20dB): 750 нс
• Относительная чувствительность: ≥ -39 дБ
• Ёмкость: 1700 пФ ±10%
• Коаксиальный кабель 2,5 мм, импеданс 40 Ω
• Корпус ABS с контактной поверхностью из эпоксидной смолы 5010A/5010B
• Температура хранения: -20 °C до 60 °C

Области применения

• Промышленные системы ультразвукового измерения уровня
• Устройства ультразвуковой сенсории и обнаружения
• Приборы сбора и тестирования сигналов
• НИОКР и интеграция индивидуальных зондов для лабораторий или производства
• [ТРЕБУЕТСЯ ПОДТВЕРЖДЕНИЕ] Конечное применение зависит от конструкции системы заказчика

Технические характеристики
Наименование продукта: Ультразвуковой зонд
Модель: 2MHz
Материал пьезоэлемента: PZT-5
Размер пьезоэлемента: Φ14 × 1 mm
Электрод: Полный электрод
Центральная частота: 2 МГц ±10% (в воде)
Ширина импульса (-20dB): 750 нс
Относительная полоса пропускания (-6dB): 73%
Ёмкость: 1700 пФ ±10%
Относительная чувствительность: ≥ -39 дБ
Тип кабеля: Коаксиальный кабель
Диаметр кабеля: 2,5 mm
Импеданс: 40 Ω
Размеры корпуса: Φ17 × 22 mm
Материал корпуса: ABS
Материал поверхности: Эпоксидная смола 5010A / 5010B
Температура хранения: -20 °C до 60 °C
Стандарт: Корпоративный стандарт
