Датчик теплового потока с тонким слоем FHF05 series

для наблюдения

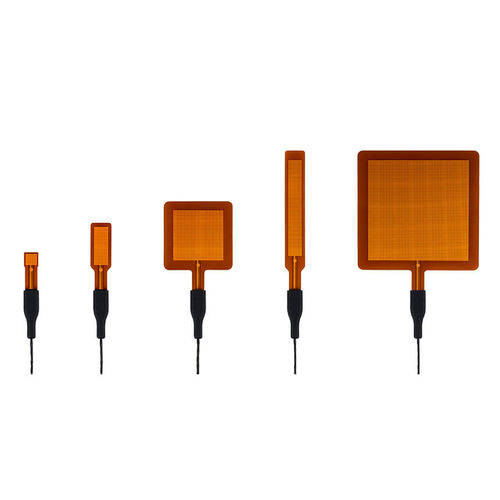

FHF05 - это линейка продукции, с которой следует начать поиск, если вы рассматриваете возможность измерения теплового потока. Доступны модели пяти различных размеров и чувствительности. Все FHF05 гибкие, имеют встроенный датчик температуры и оснащены терморасширителями для уменьшения зависимости от теплопроводности. Номинальный диапазон температур составляет от -70 до +120 °C. FHF05 измеряет тепловой поток от проводимости, излучения и конвекции Технические характеристики серии FHF05 Измеряемая величина: тепловой поток Измеритель: температура Датчик температуры: термопара типа T* Теплораспределители: входят в комплект поставки Номинальный радиус изгиба: ≥ 7,5 x 10-³ м Номинальная нагрузка на кабель: ≤ 1,6 кг Внешние размеры (ш x б) фольги с защитным кожухом (10 x 10) x 10-³ м (15 x 30) x 10-³ м (50 x 50) x 10-³ м (15 x 85) x 10-³ м (85 x 85) x 10-³ м Тепловое сопротивление датчика: 11 x 10-⁴ K/(Вт/м2) Толщина датчика: 0,4 x 10-³ м Погрешность калибровки: ± 5 % (k = 2) Диапазон измерений: (от -10 до 10) x 103 Вт/м2 Чувствительность (номинальная) для каждой модели: 10X10: 1 x 10-⁶ В/(Вт/м2) 15X30: 3 x 10-⁶ В/(Вт/м2) 50X50: 13 x 10-⁶ В/(Вт/м2) 15X85: 7 x 10-⁶ В/(Вт/м2) 85X85: 50 x 10-⁶ В/(Вт/м2) Ассиметрия: < 2 % Номинальный температурный диапазон непрерывного использования: -70 до +120 °C короткие интервалы: от -160 до +150 °C* Класс защиты IP: IP67*** Стандартная длина кабеля: 2 м Опции: длина кабеля 5 или 10 м, отдельный кабель, без кабеля, черная наклейка BLK, золотая наклейка GLD * погрешность измерения температуры: 5 % от значения в ˚C. Подробнее, см. руководство пользователя. ** при измерении при температуре -160 °C обратитесь в компанию Hukseflux. *** Датчик не подходит для длительного воздействия воды.
