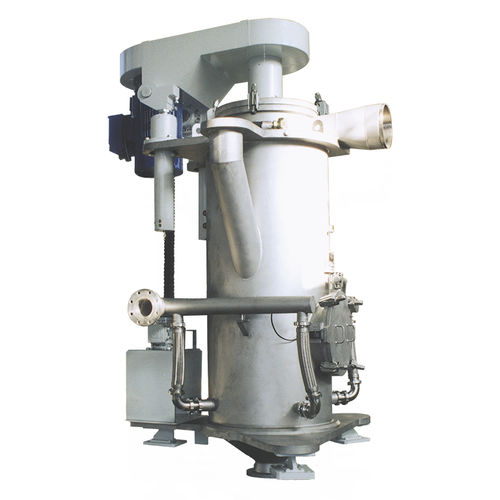

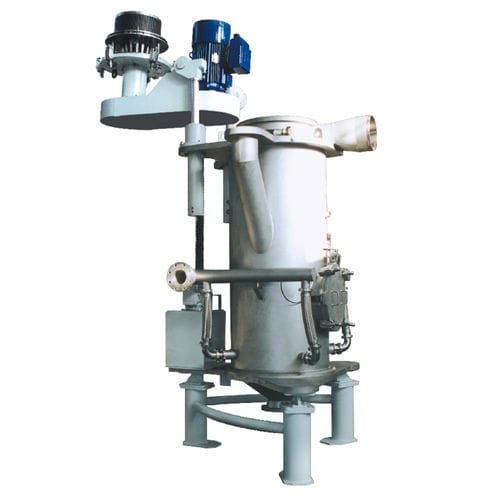

Дробилка с противоположными струями воздуха TFG

вертикальная

Линия продуктов TFG - это технологический вариант линии продуктов AFG, адаптированный к специальным требованиям промышленности по производству тонеров, порошковых красок и пигментов. TFG обеспечивает оптимальный доступ для очистки и, следовательно, быструю смену продукта. Поскольку дно камеры измельчения плоское, в конце производства в машине остаются лишь минимальные остатки неизмельченного продукта. Классифицирующий диск приводится в движение через вертикально расположенный вал. При струйном измельчении используется тот факт, что при выходе сжатого газа из сопла он разгоняется до чрезвычайно высоких скоростей. При расширении энергия, содержащаяся в сжатом газе в виде тепла, преобразуется в кинетическую энергию. Скорость звука изначально является естественным пределом для скорости выхода. Но с помощью сопел Лаваля скорость выхода можно увеличить до скорости выше скорости звука. Сопла Лаваля характеризуются формой песочных часов, которые расширяются вниз по течению от самого узкого места поперечного сечения - горла сопла. Длина расходящейся части сопла подбирается в зависимости от рабочего давления. В качестве измельчающего газа часто используется сжатый воздух с температурой 20°C и избыточным давлением 6 бар, который обеспечивает скорость выхода из сопла около 500 м/с. В результате втягивания газа и продукта из псевдоожиженного слоя скорость газовых струй после выхода из сопел очень быстро снижается. Измельчение происходит в результате межчастичного столкновения в струях воздуха, а также в зоне ядра, т.е. в месте пересечения противоположных струй.
