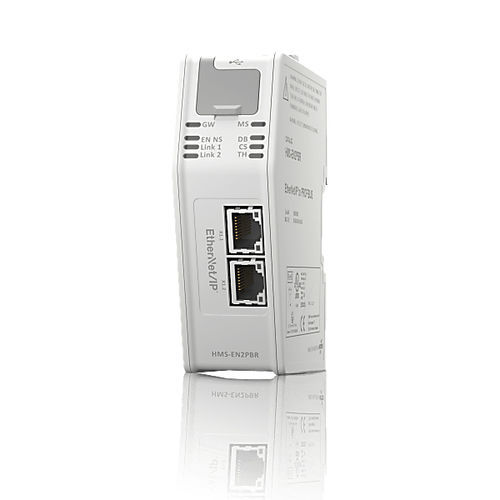

Основной функцией устройства Linking Device является быстрая передача больших циклических данных ввода-вывода между двумя сетями. Также поддерживаются ациклические данные. Это позволяет разгрузить ПЛК Logix от работы с дополнительными вычислениями. Устройство Linking Device действует как ведомое устройство (адаптер) в сети EtherNet/IP и как мощный мастер в сети PROFIBUS, обрабатывая до 7000 байт данных ввода/вывода. Передача данных между двумя сетями полностью прозрачна.
БЕСШОВНАЯ ИНТЕГРАЦИЯ СО СТУДИЕЙ 5000
Благодаря уникальной интеграции с Studio 5000® Logix designer, все доступно из Studio 5000, включая конфигурацию сети PROFIBUS. Никакого дополнительного программного обеспечения сторонних производителей или лицензий не требуется.
ПОДКЛЮЧИТЬ, СКОНФИГУРИРОВАТЬ, ГОТОВО
EtherNet/IP Linking Devices конфигурируются с помощью Custom Add On Profile для Studio 5000 Logix Designer, который динамически генерирует структуры данных на основе конфигурации. Файлы лестничной логики (дополнительные инструкции) не требуются.
Более того, он также поддерживает автоматическую генерацию именованных и структурированных тегов контроллера Studio 5000, что устраняет необходимость создания псевдотегов
---
