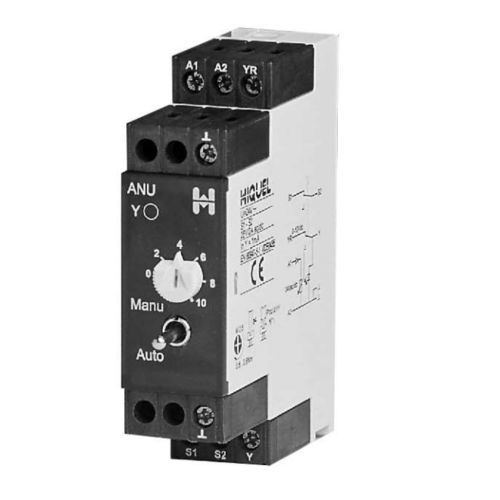

Аналоговый преобразователь сигнала TUNV series

на DIN-рейке

TIJNV/TUNC используются с системами автоматического управления (BMS, PLC, PC), которые обеспечивают сигнал 0-1 OV или 0-20mA для управления переменными, такими как температура, скорость, положение и т.д. В положении "AUTO" контакт Sl-S2 замкнут. В автоматическом режиме ("AUTO") аналоговый сигнал от системы управления (клеммы YR и L) повторно передается на управляемое устройство (соотношение 1:1, клеммы Y и I). В ручном режиме ("MAN") аналоговый сигнал от системы управления изолируется, и ANU/ANI подает сигнал (клеммыY & ), который может быть отрегулирован от 0 до IOV или 0-20 мА с помощью кнопки Яркость светодиода "Y" пропорциональна уровню выходного сигнала. Яркость светодиода "Y" пропорциональна уровню выходного сигнала. - напряжение питания 24В~= - контакт обратной связи для ручного или автоматического режима - защита от короткого замыкания - светодиодный индикатор пропорционален уровню выходного сигнала
