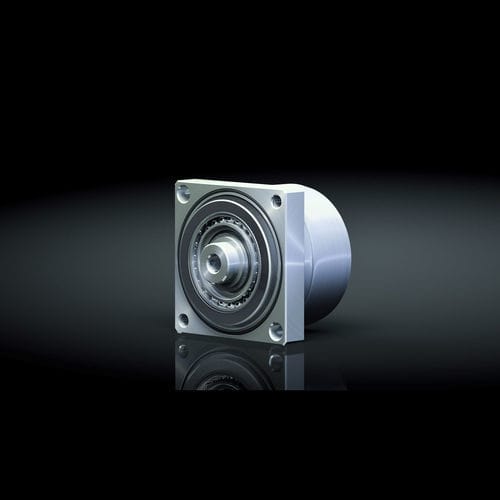

Гармонический редуктор CSF-Mini
коаксиальный20-50 Nm1-5 Nm

Гармонический редуктор - CSF-Mini  - Harmonic Drive SE - коаксиальный / 20-50 Nm / 1-5 Nm
Гармонический редуктор - CSF-Mini  - Harmonic Drive SE - коаксиальный / 20-50 Nm / 1-5 Nm
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Тип
гармонический
Направление осей
коаксиальный
Крутящий момент
20-50 Nm, 1-5 Nm, 10-20 Nm, 5-10 kNm, 0,5-1 Nm, 0,2-0,5 Nm, 0-0,1 Nm, 0,1-0,2 Nm
Характеристика конструкции
компактный, миниатюрный
Рабочая характеристика
высокоточный
Применение
для серводвигателя, машина, для фрезерного станка, для трехмерной измерительной машины, для промышленного применения
Скорость вращения

МАКС.: 10 000 rpm
(62 831,85 rad.min-1)

МИН.: 8 500 rpm
(53 407,08 rad.min-1)

Коэффициент редукции

МАКС.: 100 unit

МИН.: 30 unit

Описание

Редукторы серии CSF выпускаются в пяти типоразмерах с передаточными числами 30, 50, 80 и 100:1 и обеспечивают воспроизводимые пиковые крутящие моменты от 0,09 до 28 Нм. Прецизионный выходной подшипник с высокой жесткостью при опрокидывании позволяет непосредственно вводить большую полезную нагрузку без дополнительной опоры и, таким образом, обеспечивает простоту и экономию пространства. Малогабаритный легкий редуктор Редукторы серии CSF выпускаются в различных комбинациях: с входным валом или входной ступицей, выходным валом или выходным фланцем, широким или плоским монтажным фланцем. Редукторы серии CSF отличаются очень малой длиной и небольшой массой. Стандартные серводвигатели могут быть установлены компактно. Редуктор и двигатель вместе образуют компактную и легкую систему, способную выдерживать большие нагрузки. Благодаря точности позиционирования обеспечиваются стабильные характеристики станка и короткое время цикла. Рынки Измерительные и испытательные машины Станки Аэрокосмическая промышленность Полупроводниковые приборы Применение Координатно-измерительные машины Оптические измерительные машины Стоматологические фрезерные станки Аэрокосмическая промышленность Машины для контроля пластин

---

Каталоги

General Catalogue
General Catalogue
528 Страницы
Catalogue
Catalogue
165 Страницы
Product Programme
Product Programme
24 Страницы
