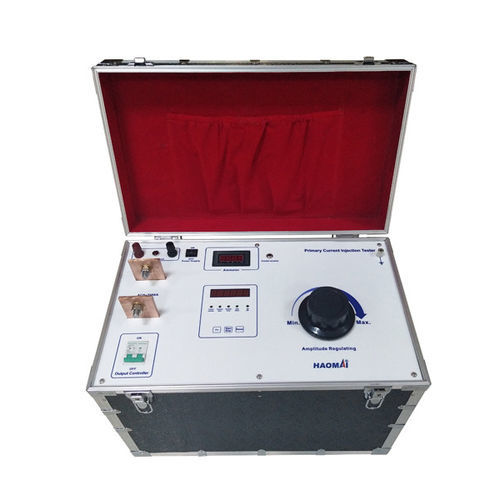

Испытательное устройство тока PCIT-2000

автоматическоевыключателянастольное

тестер первичного тока 2000A PCIT-2000 применяется в энергосистеме для испытания выключателей, систем защиты и трансформаторов тока. тестер первичного тока 2000A PCIT-2000 применяется в энергосистеме для испытания автоматического выключателя, системы защиты и трансформатора тока. Тестер генерирует высокий ток 2000A от источника питания для имитации номинального тока или тока повреждения в первичной цепи силового оборудования. Основные характеристики тестера PCIT-2000 с инжекцией первичного тока 2000A следующие: ●Высокий ток подается в главную цепь линии электропередачи для имитации тока повреждения, ●Высокий выходной ток подается на первичную обмотку трансформатора тока, затем измеряется индуктированный ток из вторичной обмотки с помощью прибора для измерения погрешностей, чтобы проверить ошибку соотношения и фазовый сдвиг трансформаторов тока. ●Высокий выходной ток подается в главную цепь автоматического выключателя для имитации номинального тока в первичной обмотке, а затем проверяется стабильность автоматического выключателя в соответствии с процедурой повышения температуры. ●Может использоваться в качестве источника переменного тока высокой частоты при других испытаниях. Технические характеристики 1) Типичный выходной ток: 2000A Типичная выходная мощность: 5 кВА или 10 кВА 2)Импендансное напряжение: 8% 3)Ток холостого хода: 6% 4)Искажение тока <5%
