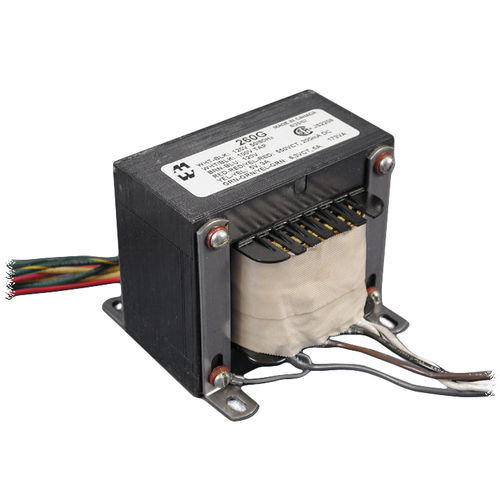

Трансформатор тока 260 Series

мощностидля источника электропитанияинкапсулированный

Универсальная первичная обмотка с отводами для 100, 120, 220 или 240 В переменного тока, 50/60 Гц. (За исключением модели 260A6, которая работает только с напряжением 117 В, 50/60 Гц) Предназначены для предусилителей, маломощных усилителей, общей замены, испытательного оборудования и т.д. Экономичные, с открытой рамой, крепятся на шасси - на канальном кронштейне с двумя отверстиями (диам. 187 = G) (рис. 1) или с четырьмя отверстиями (рис. 2). Блоки включают экран Фарадея между первичной и вторичной обмотками. Наш электростатический экран уменьшает емкостную связь с первичной обмоткой и значительно ослабляет связь между током высокой частоты и вторичной обмоткой. Минимальная длина проводов 5". Для большего выбора обратитесь к нашей серии 300 универсальных пластинчатых и накальных трансформаторов. Эти устройства рассчитаны на работу с ОБОИМИ первичными обмотками под напряжением, что обеспечивает максимальную эффективность (см. таблицу подключений ниже). Вывод экрана Фарадея - серый провод, обозначенный выше SH (shield), должен оставаться заземленным на монтажный кронштейн и, в свою очередь, на шасси.
