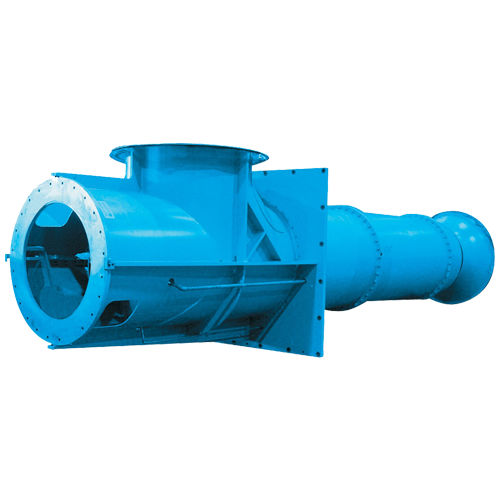

Пропеллерный насос W series

для водыстационарныйпромышленный

Разработаны для обеспечения надежности и продления срока службы насоса Особенности конструкции Рабочее колесо Рабочие колеса одностороннего всасывания, смешанного потока, закрытого и полуоткрытого типа отлиты с высокой точностью. Лопатки формируются из точно установленных стержней, что обеспечивает равномерную толщину и расстояние между лопатками при отливке рабочего колеса. Диффузор представляет собой тщательно отлитый компонент с гладкими, изогнутыми лопатками, которые выпрямляют поток, выходящий из рабочего колеса, для восстановления скоростного напора. Прочная литая конструкция. Всасывающий колокол Разработан для обеспечения плавного подхода потока к крыльчатке с минимальной турбулентностью. Для больших насосов также доступны изготовленные всасывающие колокола. Колонна и разгрузочное колено могут быть как литыми, так и изготовленными, с возможностью разгрузки над или под полом в соответствии с техническими условиями. Пьедестал привода Изготовлен для установки двигателя или шестеренчатого привода с прямым углом наклона. Легкий доступ к регулируемой муфте и сальнику. Вал Передает максимальную требуемую мощность при скорости значительно ниже первой критической скорости насоса. Втулки вала Предусмотрены во всех местах расположения подшипников и в сальнике для защиты вала. Втулки из закаленного сплава легко заменяются и продлевают срок службы. Подшипники Жестко установлены сверху насоса и диффузора. Промежуточные подшипники устанавливаются при необходимости и опираются на диффузор или подшипниковые пауки, установленные на колонной трубе. Предлагаются подшипники из рифленой резины или эластомеров. Жесткая регулируемая приводная муфта Передает крутящий момент, гидравлическое усилие и вращающийся вес насоса на привод через соединительные ключи и конструкцию разъемного упорного кольца. Трубка вала защищает вал от жидкости насоса. Скользящее уплотнительное кольцо обеспечивает тепловое расширение и легкость демонтажа и повторной установки.
