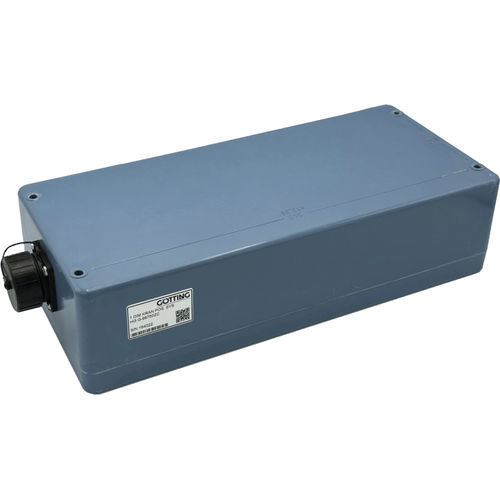

Спутниковая антенна HG G-98760

внешняянаружнаяIP67

Капсулированная электроника Частотный диапазон 128 кГц Расстояние считывания в зависимости от транспондера от 30 до макс. 200 мм Активная область для позиционирования 280 x 110 мм Макс. Скорость пересечения 3 м/с Напряжение питания 24 В ±10% PosiPulse при пересечении центра антенны в направлении движения Последовательный интерфейс служит в качестве сервисного интерфейса для конфигурирования или интерфейса данных Программирование транспондеров Антенна-транспондер используется для локализации и отслеживания рельсовых кранов с помощью наземных меток (транспондеров). Описанная здесь антенна особенно подходит для транспортных средств на открытых площадках, поскольку электронные блоки герметично закрыты в корпусах антенн. Все важные настройки, регулировки и обновления программного обеспечения могут осуществляться через последовательный интерфейс. Когда антенна проходит над транспондером, транспондер питается энергетическим полем с частотой 128 кГц и передает свой код обратно на антенну на половине частоты. Встроенный в антенну интерпретатор декодирует код. При пересечении центра антенны (под прямым углом к направлению движения) выдается высокоточный импульс позиционирования (PosiPulse) регулируемой длительности. Кроме того, измеряются различные характеристики антенны, такие как потребляемый ток, напряжение питания и т. д. - измеряются и по запросу добавляются в протокол последовательного вывода. Последовательный сигнал выводится как разделенный по потенциалу RS 422 или RS 232. Импульс позиционирования также имеет гальваническую развязку. Дополнительные интерфейсы - шина CAN или Profibus®. Обзор доступных вариантов антенны приведен в листе данных ниже.
