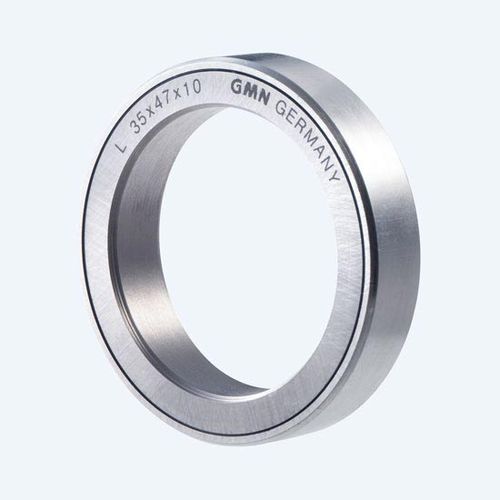

Лабиринтный уплотнитель L series

из металладля вращающегося валасмазочный

Металлические материалы уплотнительных компонентов GMN серии L/M гарантируют высочайшую устойчивость к крупным и мелким загрязнениям. Металлические материалы подходят для температур до 200 °C. Конструкция L особенно подходит для использования при нормальной нагрузке от брызг на вращающихся валах и ступицах. Технические данные: Внешнее кольцо: Алюминий (GD AlSi 12) Внутреннее кольцо: Нелегированная сталь Диапазон температур: -40 ° - 200 °C Диаметр вала: 15 - 210 мм Ширина: 10, 14, 15, 20, 22 мм (в зависимости от размера) Высота зазора: Постоянно 0,2 - 0,5 мм (в зависимости от размера) Зазор в уплотнении: Горизонтальный Осевой люфт: Sax см. таблицу размеров (полное осевое перемещение из одного крайнего положения в другое) Увеличенный осевой зазор: Sax - 1,5 x Sax (по запросу все типы поставляются также с увеличенным осевым зазором) наименование заказа: L dxDxB с увеличенным осевым зазором Радиальный зазор: Srad = Sax /tan (42,5°) Характеристики: Без трения: Благодаря бесконтактной конструкции лабиринтные уплотнения GMN гарантируют полное отсутствие трения. Не изнашиваются: Компоненты уплотнений GMN работают совершенно без износа и имеют неограниченный срок службы. Без абразивного износа: Бесконтактная конструкция уплотнительных компонентов GMN гарантирует работу без абразивного износа металла, что соответствует самым высоким требованиям к чистоте. Эффективность: Небольшое расстояние между внешним и внутренним кольцом (всего около 0,2-0,5 мм) гарантирует высокий эффект уплотнения и эффективную защиту от загрязнения. Не нагревается: Поскольку тепло при трении не выделяется, ни уплотнение, ни прилегающие компоненты, ни смазка не подвергаются тепловым нагрузкам.
