Статический синхронный компенсатор

статический реактивной энергии

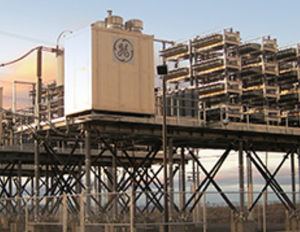

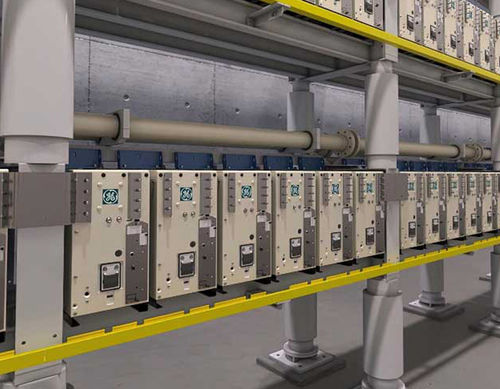

Обеспечивает компенсацию реактивной мощности с улучшенным диапазоном рабочего напряжения и небольшими габаритами Решение GE по статическому синхронному компенсатору (STATCOM) коммунального класса представляет собой специально разработанную систему для установки в сетях электропередачи. Оно обеспечивает операторам сетей компенсацию реактивной мощности и улучшенный диапазон рабочего напряжения с более быстрым временем отклика и меньшей площадью, чем традиционные решения SVC. Решение STATCOM от GE использует технологию преобразователя напряжения-источника (VSC), основанную на архитектуре модульного многоуровневого преобразователя (MMC), из надежной конструкции постоянного тока высокого напряжения (HVDC) от GE. Решение представляет собой открытую конструкцию, в которой клапан расположен внутри здания, что значительно упрощает доступ к нему и любое необходимое обслуживание по сравнению с контейнерными решениями. Уникальность решения GE заключается в большей емкости постоянного тока, повторно используемом байпасном переключателе и ведущей в отрасли платформе управления STATCOM, основанной на моделировании. В системе STATCOM компании GE используются высокодинамичные компенсаторы на основе VSC, которые по сравнению с решениями SVC обеспечивают улучшенный диапазон рабочего напряжения, более высокую реактивную мощность при более низком напряжении системы, надежную поддержку восстановления при сильных возмущениях системы и меньшую занимаемую площадь. Основные характеристики системы STATCOM включают: -Обычно подключается к сети высокого напряжения (ВН) через понижающий силовой трансформатор -Всегда симметричная номинальная мощность в индуктивной и емкостной рабочих областях -Гибридные решения для увеличения мощности, включая: STATCOM, плюс -Тиристорные переключаемые компоненты, -Механически переключаемые компоненты -или статический вар-компенсатор (SVC) -Уменьшение занимаемой площади по сравнению с классическим решением SVC
