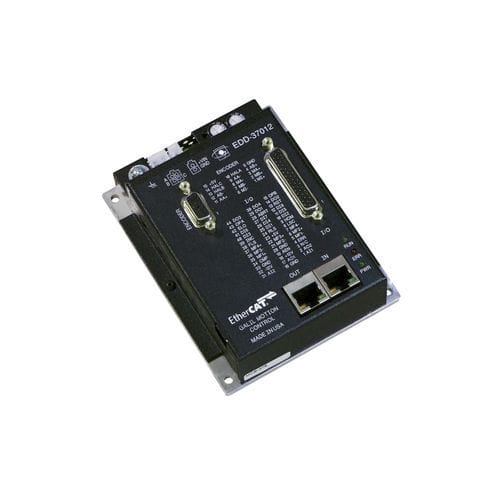

Одноосный контроллер движения EDD-3701x

пошаговыйбесщеточныйщеточный

EDD-3701x - это одноосевой интеллектуальный привод EtherCAT компании Galil. Это устройство представляет собой усилитель двигателя, работающий в распределенной системе EtherCAT. Эти устройства имеют топологию "последовательной цепи" с использованием стандартных кабелей Ethernet CAT5. EDD-3701x может взаимодействовать с мастерами Galil (DMC-500x0 и DMC-52xx0) для сложных приложений. EtherCAT-приводы могут быть подключены на больших расстояниях на всей территории завода, что позволяет локализовать проводку двигателя. Протокол EtherCAT обладает истинно детерминированным управлением своим Ethernet-пакетом. Для большинства EtherCAT-систем процесс ввода системы в эксплуатацию не является удобным и требует длительного обучения. Компания Galil упростила процесс настройки, что привело к быстрой и легкой интеграции системы. Использование EtherCAT-мастеров и приводов Galil так же просто, как и использование стандартных цифровых контроллеров движения Galil. Конфигурирование EDD-3701x осуществляется с помощью программного обеспечения Galil GDK. Достаточно подключиться к ПК через USB-порт EDD-3701x, выполнить процедуру конфигурирования с помощью программы GDK и начать перемещение двигателей. Преобразователи серии EDD-3701x способны управлять щеточными, бесщеточными, шаговыми и микрошаговыми двигателями. Каждый преобразователь не только может управлять двигателем, но и имеет 8 цифровых входов, 4 цифровых выхода, 2 аналоговых входа и 2 аналоговых выхода. Вся информация ввода/вывода с этих приводов доступна ведущему устройству EtherCAT.
