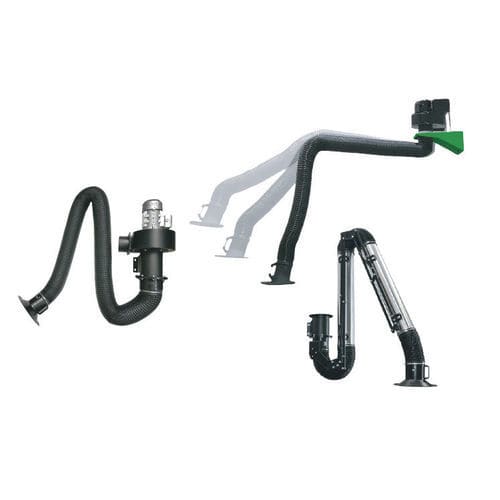

Фиксированный всасывающий рукав 1040 series

настенныйгибкийшарнирный

Описание продукта
Стационарные установки для направленной подачи воздуха и точечной аспирации через воздуховод, предназначенные для отвода дыма и пыли в центральные вытяжные системы. Подходят для промышленных задач локальной вытяжки, когда выбросы необходимо удалять наружу. Система поставляется с вытяжным вентилятором, вытяжным шлангом и настенным кронштейном; поворотные рукава обеспечивают прицельный захват в стеснённых рабочих зонах.

Конструкция и принцип работы
Установка включает вытяжной вентилятор 220 В (номинальная производительность 2500 m³/h) и вытяжной шланг Ø160 мм. Поворотные, фиксируемые рукава позволяют гибко захватывать точки выброса при минимальном вмешательстве. Компактный настенный кронштейн упрощает монтаж и обслуживание.

• Питание: 220 В
• Производительность вентилятора (блок): 2500 m³/h
• Типичный расход воздуха по моделям: 1300 m³/h
• Диаметр шланга: Ø160 мм
• В комплекте: вентилятор, шланг, настенный кронштейн и шарнирный рукав

Модели
ЗАГОЛОВОК: ШТРИХ-КОД | МОДЕЛЬ | ДЛИНА MT | РАСХОД ВОЗДУХА (m3/h) | НАПРЯЖЕНИЕ
104093000152 | Стационарный воздухоотвод (внутренний шарнир) | 3 mt | 1300 m³ | 220V
104094000152 | Стационарный воздухоотвод (внутренний шарнир) | 4 mt | 1300 m³ | 220V
104095000152 | Стационарный воздухоотвод (внутренний шарнир) | 5 mt | 1300 m³ | 220V
104096000152 | Стационарный воздухоотвод (внутренний шарнир) | 6 mt | 1300 m³ | 220V
104103000152 | Стационарный воздухоотвод (внешний шарнир) | 3 mt | 1300 m³ | 220V
104104000152 | Стационарный воздухоотвод (внешний шарнир) | 4 mt | 1300 m³ | 220V
104105000152 | Стационарный воздухоотвод (внешний шарнир) | 5 mt | 1300 m³ | 220V
104106000152 | Стационарный воздухоотвод (внешний шарнир) | 6 mt | 1300 m³ | 220V

Acrobat-рукава и аксессуары
Acrobat-рукав с внутренним шарниром - ЗАГОЛОВОК: ШТРИХ-КОД | МОДЕЛЬ | РАСХОД ВОЗДУХА (m3/h) | ДЛИНА | ДИАМЕТР ШЛАНГА
104112000152 | Acrobat-рукав внутренний шарнир | 1300 m³ | 2 Метра | Ø 160 mm
104113000152 | Acrobat-рукав внутренний шарнир | 1300 m³ | 3 Метра | Ø 160 mm
104114000152 | Acrobat-рукав внутренний шарнир | 1300 m³ | 4 Метра | Ø 160 mm

Acrobat-рукав с внешним шарниром - ЗАГОЛОВОК: ШТРИХ-КОД | МОДЕЛЬ | РАСХОД ВОЗДУХА (m3/h) | ДЛИНА | ДИАМЕТР ШЛАНГА
104122000152 | Acrobat-рукав внешний шарнир | 1400 m³ | 2 Метра | Ø 160 mm
104123000152 | Acrobat-рукав внешний шарнир | 1400 m³ | 3 Метра | Ø 160 mm
104124000152 | Acrobat-рукав внешний шарнир | 1400 m³ | 4 Метра | Ø 160 mm

Удлинительный рукав со скобой - ЗАГОЛОВОК: ШТРИХ-КОД | МОДЕЛЬ | ДЛИНА
104132000152 | Удлинительный рукав со скобой | 2 Метра
104133000152 | Удлинительный рукав со скобой | 3 Метра
104134000152 | Удлинительный рукав со скобой | 4 Метра
104135000152 | Удлинительный рукав со скобой | 5 Метра

Аксессуары - ЗАГОЛОВОК: ШТРИХ-КОД | МОДЕЛЬ
904000000201 | Насадка для Acrobat-рукава
904000000202 | Насадка для Acrobat-рукава с заслонкой
904000000203 | Шланг для Acrobat-рукава
904000000204 | Крепёжная скоба

Технические характеристики

• Напряжение вентилятора: 220V
• Производительность вентилятора (блок): 2500 m³/h
• Значения расхода воздуха в таблице моделей: как правило 1300 m³/h
• Производительность рукавов Acrobat: 1300–1400 m³/h в зависимости от типа
• Диаметр шланга: Ø160 мм
• Доступные длины: 2 м, 3 м, 4 м, 5 м, 6 м (в зависимости от модели)
• Конфигурация: поворотные захватные рукава, настенный кронштейн и вытяжной шланг в комплекте
