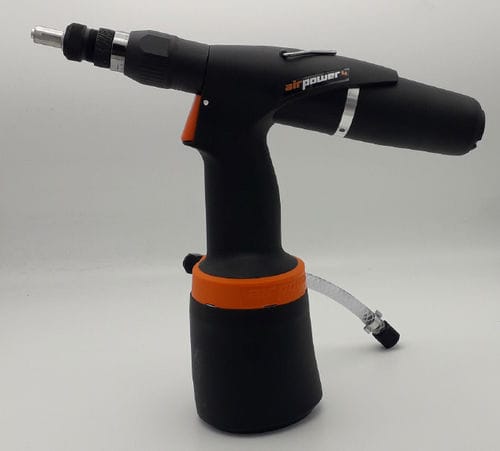

Заклепочник с ручным управлением AP4

гидропневматическийдля резьбовых вставок

Пневмогидравлический заклепочный инструмент предназначен для заклепывания: - гаечных заклепок M3 - M12 (сталь) - винтовых заклепок M4 - M8 (сталь) 2.4. Работа инструмента Инструмент оснащен носовым наконечником и винтовым калибром для гаечных заклепок M8. Для заклепывания заклепок с другого размера необходимо заменить наконечники и калибры для резьбовых пробок и изменить основные настройку и регулировку инструмента следующим образом: 1) Ослабьте заднюю гайку носового наконечника /pic. 1/ 2) Выкрутите носовую часть из насадки /pic. 1/ 3) Выкрутите из гильзы резьбовой калибр 4) Выберите подходящую носовую часть и калибр для ввинчивания-вывинчивания в соответствии с размером заклепки, см следующую таблицу: 5) Вкрутите калибр в гильзу (до упора), а затем поверните его обратно, так чтобы плоскости шестигранников калибра-винтовки и гильзы совпали. 6) Наденьте носовую часть на шестигранники калибра и гильзы. 7) Прикрутите носовую часть к гильзе 8) Установите носовую часть: - для гаечной заклепки - гаечная заклепка должна быть накручена на всю длину резьбы на калибре-винтушке, а передняя часть гаечной заклепки должна опираться на носовую часть. Закрепите положение носовой части задней гайкой. - для винтовой заклепки - Установите носовую часть так, чтобы между внешней стороной винтовой заклепки и внутренней стороной носовой части оставался зазор около 1 см. Сделайте это следующим образом: Прикрутите носовую часть к заднему упору к винту-заглушке, а затем открутите ее на один или два оборота. Зафиксируйте положение носовой части с помощью задней гайки.
