T610 представляет собой встроенный модуль для сопряжения передатчиков Modbus RTU с сетью FOUNDATION fieldbus(FF).
T610 включает в себя Modbus-ведущий для связи с Modbus-приборами. Модуль считывает переменные с прибора и преобразует их в динамические переменные на FF. Поддерживаются четыре функциональных блока AI. Расположение регистров Modbus и тип данных переменной Modbus могут быть сконфигурированы из любого конфигуратора FF. T610 протестирован на ITK 5.2.0 Другие функциональные блоки могут быть добавлены по запросу. Прибор имеет функцию LAS (Master-функция).
Приложения
T610 предназначен для устройств Modbus RTU, которые должны быть модернизированы для работы с полевой шиной FOUNDATION
Для питания и гальванической развязки доступны следующие варианты питания:
T610 поставляется с гальванической развязкой для приборов с отдельным питанием
Источник питания для прибора (3,3 В пост. тока).
Вариант 2 возможен только для устройств с низким энергопотреблением. Электрический интерфейс должен быть CMOS.
Поддерживаются следующие физические интерфейсы:
CMOS UART
RS 232
RS 485
Поддерживаемая функциональность FF:
Сигналы тревоги
Низкочастотная фильтрация
Преобразование единиц измерения
Диапазон
Пользовательская калибровка
Диагностическая информация
Перед началом эксплуатации T610 рекомендуется приобрести стартовый комплект ST61. Он содержит все необходимые инструменты для настройки и оценки технологии FF.
Механическое описание:

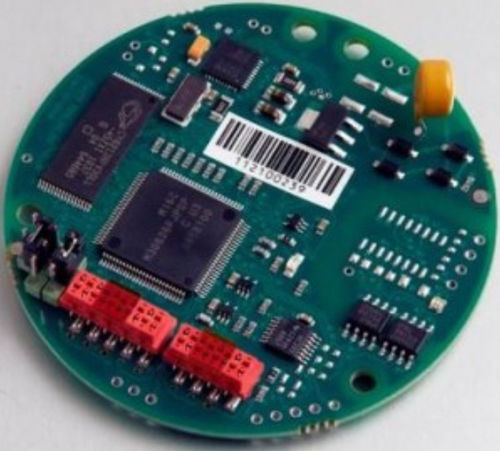

Круглая карта - диаметр 65 мм
Диапазон рабочих температур:
-40 °C - +85 °C
Электрические характеристики:
Потребляемая мощность 20 мА
---
