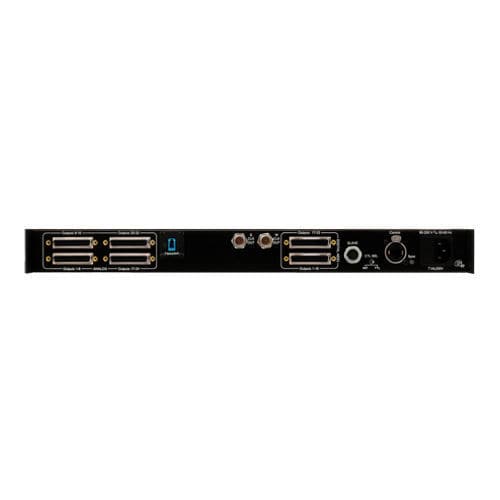

Аналоговая выходная плата VIM-2032

цифроваяTTLRS232

VIM-2032 был разработан для работы с картой LightViper VIM-MY32M YGDAI. Она может использоваться в ситуациях, когда у пользователя уже установлена карта YGDAI другого производителя, что ограничивает количество входных каналов, доступных с помощью карт LightViper VIM-MY32 YGDAI. VIM-2032 действует как ведомая карта, обеспечивая 32 канала аналогового и 32 канала цифрового выхода. Это позволяет пользователю получить доступ к 32 каналам входов, включая 16-канальное "разделение" входов, поступающих на ведущую плату VIM-MY32M и 16 каналов, которые обычно поступают на ведомую плату VIM-MY32S, через разъем Neutrik MiniCon®. Любой из этих 32 входов затем доступен на аналоговом линейном уровне или цифровых выходах. VIM-2032 содержит один разъем LC fiber "thru" (только для передачи), позволяющий выводить все 32 канала звука, поступающего в устройство, по оптоволокну и передавать их в другое место. VIM-2032 работает только на скорости 48 кбит/с. VIM-2032 должен быть подключен к плате VIM-MY32M YGDAI. На разъемах BNC расположены выходы рабочих часов и суперчасов. Имеется разъем Neutrik MiniCon® , используемый для подключения VIM-2032 к мастер-карте VIM-MY32M. На задней и передней панелях устройства расположены светодиодные индикаторы состояния "синхронизации". При синхронизации эти светодиоды светятся ровным зеленым цветом, при поиске синхронизации мигают красным и зеленым, а при отсутствии синхронизации - ровным красным. Подключение "управление" - это порт данных TTL, который подключается к разъему EtherCon®. Он позволяет подключать к устройству LightViper дополнительные устройства, такие как DMX4o (управление освещением DMX) или MD3 (RS422/232/MIDI).
