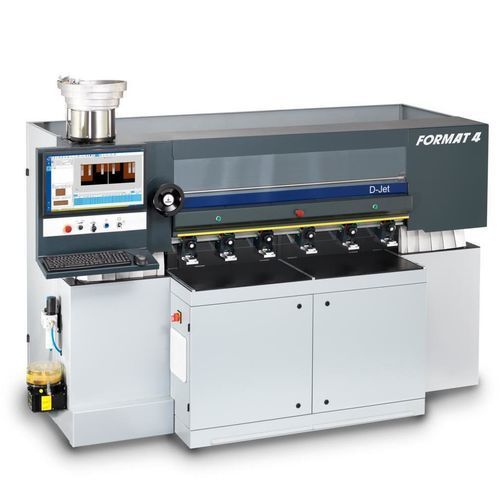

Вертикальный Обрабатывающий центр ЧПУ D-Jet

для деревадля сверления

Обзор
Format4 D-Jet — это CNC-центр сверления и вставки шкантов, предназначенный для компактного промышленного производства корпусной мебели или для автономной работы в специализированных мастерских. Машина занимает небольшую площадь (ок. 3,5 м²), поддерживает маятниковый режим для высокой производительности и предлагает интегрируемые опции автоматизации.

Преимущества

• Интуитивная 24" сенсорная панель управления для быстрого запуска программ
• Гибкость обработки соединений и разъёмов с опциональными модулями
• Компактные габариты позволяют плотную компоновку производственных линий
• Маятниковая работа: до четырёх деталей одновременно
• Автоматическая вставка шкантов/анкеров посредством крупногабаритного колеблющегося питателя для непрерывных циклов

Ключевые характеристики

• Сверлильная головка DH6: 3 вертикальных шпинделя, 3 горизонтальных шпинделя, 1 фрезерная (пильная) насадка для пропила в направлении X
• Маятниковый режим в стандартной комплектации с 2 рабочими зонами; 4 зоны по запросу
• Зажимы заготовок: 4 в стандартной комплектации (6 опционально)
• Автоматическая вставка шкантов/анкеров: колеблющийся питатель; стандартный диаметр 8 мм (опции 5/6/10 мм); длины 20–40 мм; быстрое регулирование длины без инструмента
• Автоматическая централизованная смазочная система для направляющих X, Y, Z и опорных шпинделей
• Рабочий стол из фено-пасты (фенольной смолы) для точного размещения; доступны удлинители стола для крупных/тяжёлых заготовок
• Линейные направляющие: закалённые и отполированные направляющие с шарикоподшипниками; X-ось через дугообразную рейку и шестерню; Y/Z через полированные шариковинтовые шпиндели
• Программное обеспечение F4®Integrate: F4Toolbox (библиотека инструментов), F4Create (CAM) и F4Operate (управление станком)

Работа / Рабочая зона

• Разработан для производительной маятниковой работы (2 зоны стандартно; 4 опционально)
• Встраиваемые упоры позволяют обрабатывать детали до 2800 мм длиной/шириной и высотой 80 мм (стандартная большая зона до 1400 мм; опционно до 2800 мм)
• Минимальные обрабатываемые размеры на большой зоне: длина/ширина ≥ 20 мм, высота ≥ 10 мм

Применение

• Промышленное производство корпусной мебели в дополнение к CNC nesting-линиям или как автономный станок
• Обработка и вставка различных систем шкантов/анкеров и специализированных соединителей (например, Lamello Clamex P, OVVO/Lockdowel) с опциональными дополнительными агрегатами

Технические характеристики

• Бренд: Format4 (премиум-бренд группы Felder)
• Модель: D-Jet
• Площадь установки: ок. 3,5 м² (компактная конструкция)
• Сверлильная головка (DH6): 3 вертикальных шпинделя, 3 горизонтальных шпинделя, 1 фрезер/пила в X
• Зажимы: 4 стандартно (6 опционно)
• Вставка шкантов/анкеров: автоматический колеблющийся питатель; длины 20–40 мм; стандартный диаметр 8 мм (опции 5/6/10 мм)
• Максимальные размеры заготовок: стандарт до 1400 мм длина/ширина (опционально до 2800 мм), высота до 80 мм
• Минимальные размеры (большая зона): 20 мм длина/ширина, 10 мм высота
• Материал стола: фенольная смола; доступны удлинители стола
• Управление: 24" сенсорный экран; ПО F4®Integrate (библиотека инструментов, CAM, управление)
• Смазка: автоматическая централизованная смазка для направляющих X, Y, Z и шпинделей
• Направляющие/позиционирование: закалённые и отполированные линейные направляющие с шариковыми подшипниками; дугообразная рейка и шестерня на X; полированные шариковинтовые шпиндели на Y/Z
• Опции: 4 рабочие зоны, блоки Lamello/Lockdowel/OVVO, удлинители стола и пакеты автоматизации
