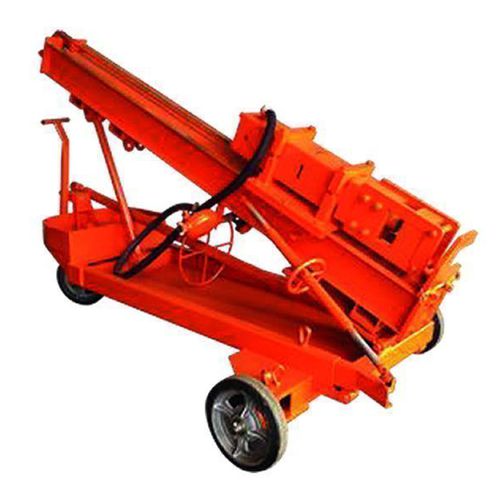

Пневматический вибропогружатель F.HKCC245 M3

для разделительного барьера

Сваебойная машина FABU используется для забивки свай в грунт вдоль автомобильных дорог. Инструкция по эксплуатации Переместите сваебойную машину к месту проведения работ Очистить шланг, соединяющий компрессор и сваебойную машину, продув его воздухом. Затем закрепите его на лубрикаторе. Поднимите машину с помощью двух винтовых домкратов. Вынуть штифты над передними колесами 900, чтобы машина могла двигаться в стороны, а не вперед-назад. Зафиксируйте новое положение колес, установив штифты на место. Поверните винтовые домкраты влево и верните кузов на эти колеса. Поднимите стрелу, повернув клапан "BOOM LIFT" в положение "UP". (рис. 1) При необходимости выровняйте стрелу с помощью винтовых домкратов. Для проверки выравнивания стрелы используйте водяной уровень, установленный на раме стрелы. Выровняйте ось молота и рабочую точку, перемещая молот вперед-назад. Поверните клапан "BODY LIFT VALVE" в положение "BACK", чтобы переместить его назад. Для перемещения вперед поверните клапан в положение "FORWARD". (рис. 2) 1. Поднимите молот вверх, повернув клапан "HAMMER LIFT" в положение "UP". (рис. 3) 2. Установите сваю в гнездо в нижней части стрелы. Опустите молот вниз, повернув клапан "HAMMER LIFT" в положение "DOWN". Убедитесь, что головка молота касается каждого угла сваи. Поверните клапан "HAMMER LIFT" в положение "0". (рис. 4)
