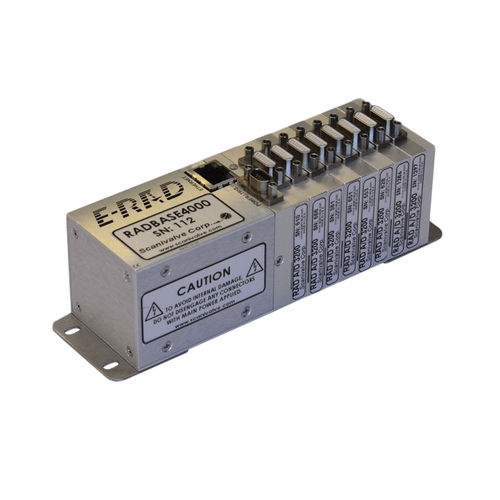

Измерительная система давления E-RAD4000

для калибровкидля системы Bus Ethernetкомпактная

Выход RADBASE - инженерные единицы через стандартный кабель Ethernet CAT5 малого диаметра. RADBASE хранит в памяти данные калибровки датчика давления и преобразует цифровые данные в инженерные единицы с температурной компенсацией. Затем данные выводятся по Ethernet TCP/IP 100 baseT на главный компьютер. Области применения Как правило, RADBASE размещается внутри модели аэродинамической трубы или в другом ограниченном пространстве в непосредственной близости от сканеров давления ZOC. Для небольших моделей с небольшим количеством датчиков давления RADBASE может быть минимального размера, чтобы вписаться в модель. Для больших систем система E-RAD может быть расширена модульными модулями A/D или несколькими RADBASES для системы до 2048 датчиков давления. Особенностью системы является то, что в каждом АЦП и каждом сканере давления ZOC установлен идентификационный чип. При включении питания или по требованию RAD может считывать информацию с ID-чипа ZOC - модель, диапазон давления, серийный номер, количество каналов, дату изготовления и дату калибровки. Особенности - Технология DSP - Пропускная способность 625 Гц/канал/секунду - Модульная конструкция: 1-8 секций АЦП на RADBASE - Компактное основание: 1.75 x 1,75 x 2,68 дюйма (44,45 x 44,45 x 68,07 мм) - Выход инженерных единиц - Поддержка до 2048 измерительных каналов - Протокол Ethernet TCP/lP и UDP, "Готовность к работе в сети" Общее описание Современная технология DSP лежит в основе нашей новой системы измерения давления E-RAD4000. Внутри RADBASE расположено программируемое устройство (цифровой сигнальный процессор, DSP), способное выполнять чрезвычайно быстрые математические функции, которые работают с потоком данных в режиме реального времени. Все измерения преобразуются в инженерные единицы.
