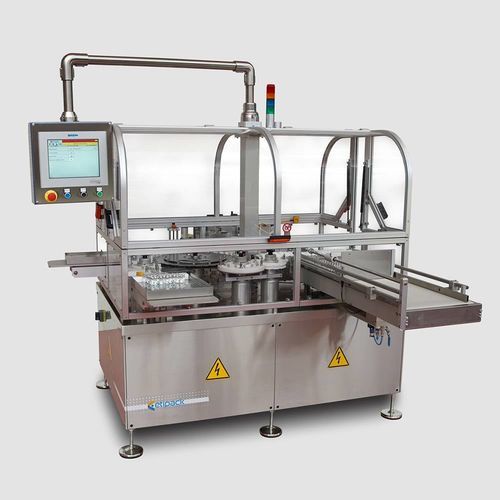

Автоматическая этикетировочная машина Pharma Flexi

для шприцевдля бутылокдля флакона

Обзор
Автоматическая высокоскоростная система нанесения этикеток для цилиндрических фармацевтических изделий (флаконы, бутылки, карпулы, шприцы). Предназначена для автономной работы или интеграции в производственную линию, Pharma Flexi обрабатывает нестабильные и разной высоты изделия при скорости нанесения до ≤ 400 шт./мин. Разработана в соответствии с требованиями GMP для фармацевтического производства.

Основные компоненты и принцип работы
Система включает подающий лентопривод, шнек (коклеа) для расчёта интервалов, устройства транспортировки и фазирования и поворотный карусельный модуль с посадочными гнёздами у станции нанесения. Этикетка наносится при проходе изделия; вращающийся элемент (DRP) завершает нанесение вращением объекта. В автономной конфигурации установлена лента с низким сцеплением для ручной загрузки лотков и разгрузочные лотки для годных и бракованных изделий.

Управление и проверка
Панель управления на поворотном подвижном рычаге (HMI PC ASEM) и контроллер Siemens S7 PLC обеспечивают диагностику периферии, функции FailSafe, управление партиями и формирование событий/тревог. В комплекте станция проверки этикетки с UV (электролюминесцентным) датчиком. Возможна интеграция печатного узла для переменной печати и системы машинного зрения для контроля печати/оверпринта и проверки OCV/OCR/штрихкодов.

Управление браком и выходами
Продвинутое управление браком реализовано через два выходных каруселя с отсосом для разделения изделий и статичный транспортер лотков для разделения годных и негодных изделий, что обеспечивает контролируемую обработку брака.

Конструкция и обслуживание
Карусель и направляющие меняются вручную без инструментов для быстрой смены формата. Маркировочная головка Energy 100 (обработка Kanigen) имеет шаговый двигатель с магнитным энкодером, подходящий для высокоскоростной выдачи этикеток. Панель управления позволяет просматривать электрические схемы и инструкции для облегчения обслуживания.

Характеристики

• Несущая конструкция из окрашенной стали с антивибрационной конструкцией и регулируемыми опорами из нержавеющей стали
• Электроника управления интегрирована в корпус машины (Siemens S7 PLC)
• Панель управления HMI PC ASEM на наклонном нержавеющем рычаге
• Кнопки аварийного останова, ресета, стоп и пуск
• Конвейер подачи с ручной системой выгрузки в лотки
• Контроль минимальной загрузки на входе
• Питающий шнек с двойной микрорегулировкой
• Двойной входной карусельный модуль с быстрой сменой формата
• Специальный этикетировщик (обработка Kanigen) для высоких тиражей; загрузка/разгрузка рулонов и регулировки расположены вне защитных ограждений
• Устройство вращения продукта (DRP) для завершения нанесения этикетки
• Единичный UV‑барьер для проверки этикетки (этикетки должны реагировать на UV)
• Статические лотки сбора для годных и негодных изделий
• Контроль наличия и мониторинг максимальной загрузки лотка
• Система подачи воздуха с выключателем, реле давления и основным манометром (нелубрикуемый воздух ≤ 6 bar)
• Защитные ограждения из алюминия и поликарбоната

Доступные дополнительные устройства

• Сменные наборы формата с 18, 27 или 36 гнёздами
• Печатающий блок TTO с компенсатором микрорегулировки и счётчиком позиций
• Контроль корректности надпечатки
• Проверка OCV / OCR
• Проверка штрихкода
• Ультразвуковой датчик для прозрачных этикеток

Технические данные
Скорость производства* — ≤ 400 шт./мин
Модель этикетировщика — Специальный этикетировщик (обработка Kanigen) / Energy 100
Габариты L × W × H — 2740 × 1940 × 2080 mm
Диаметр изделия (min–max) — Ø 10,75 mm – 25,00 mm
Внешний диаметр рулона — ≤ 380 mm
Питание — 230 V, 50–60 Hz
Потребляемая мощность — 1000 W

Примечания
Роторная система обработки менее чувствительна к изменению высоты изделий и стабилизирует нестабильные изделия, что позволяет достигать высоких скоростей этикетирования. Карусель и направляющие обеспечивают быстрые ручные смены форматов без инструментов. Машина является частью линейки Etipack Pharma для нанесения этикеток, кодирования, сериализации и track & trace фармацевтической продукции.

Технические характеристики (кратко)

• Скорость производства: ≤ 400 шт./мин
• Этикетировщик: Energy 100, специальный этикетировщик (обработка Kanigen)
• Габариты машины (L × W × H): 2740 × 1940 × 2080 mm
• Диапазон диаметров изделий: 10,75 – 25,00 mm
• Максимальный внешний диаметр рулона: ≤ 380 mm
• Питание: 230 V, 50–60 Hz — Потребляемая мощность: 1000 W
• Управление: Siemens S7 PLC; HMI PC ASEM на наклонном рычаге
• Контроль качества: UV‑датчик для проверки наличия этикетки, интеграция печати и зрения для overprint/OCV/OCR/штрихкод
• Управление браком: два выходных каруселя с отсосом и статический загрузчик лотков
• Соответствие: разработано в соответствии с GMP, поддержка отчётности событий/тревог CFR21
