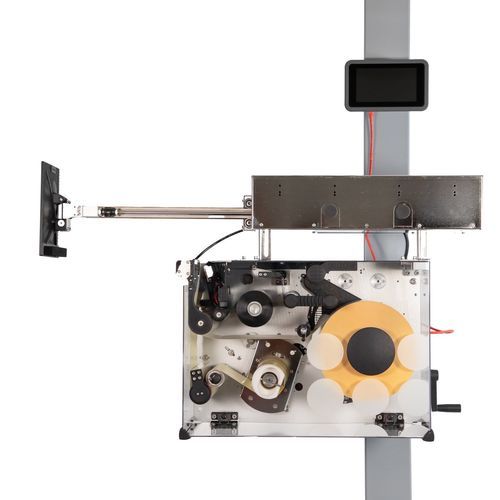

Автоматический принтер-аппликатор этикеток PTS

для этикетокэлектрический

Обзор
Электрическая система печати и нанесения этикеток (print-and-apply) для печати и нанесения этикеток в реальном времени на продукты и упаковку. Конфигурируется с различными аппликаторами; блок принтера полностью электрический и не требует сжатого воздуха. Предназначена для печати переменных данных (штрихкоды, логистика и прослеживаемость) и автоматического нанесения на продукт или упаковку.

Ключевые моменты

• Система Print & Apply шестого поколения от EIDOS
• Полностью электрическая архитектура — для электроники принтера и базовых функций сжатый воздух не требуется
• Модульное, компактное решение для современных промышленных линий

Производительность печати
PTS обеспечивает высокие скорости печати в зависимости от материала и ширины печатающей головки.

• До 1000 мм/с на пластиковых материалах
• До 600 мм/с на покрытой бумаге
• До 500 мм/с на веллуме
• Ширина печати до 160 мм (6" головка)

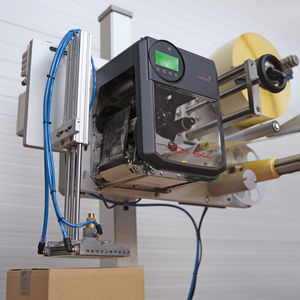

Совместимые аппликаторы
Поддерживаемые типы аппликаторов: Linear, Rotor (например, Rotor Fast) и Delta-V. Некоторые аппликаторы могут требовать сжатого воздуха 6 бар при необходимости (пик 40 л/мин, среднее потребление 5–6 л/цикл).

Особенности блока печати и нанесения

• Модульная конструкция с заменяемыми печатающими головками 4", 5" или 6"
• Сервопомощь Smart X-Motor (для работы принтера сжатый воздух не требуется)
• Продвинутая система экономии ленты (ribbon)
• Заменяемая электроника QuickTronic X-Changer с функцией hot-swap
• Управление и диагностика через веб-браузер с ПК, планшета или смартфона
• Опциональный 7" HMI-интерфейс с PoE
• Бобины ленты до 1 200 метров для большей автономности производства
• Быстрый доступ к компонентам для обслуживания и замены расходных материалов
• Широкие возможности подключения: Ethernet, Wi‑Fi, RS232, USB, CAN Bus и цифровые I/O

Доступные опции

• Старт/стоп этикетки
• Пусковая фотобалка
• Интеграция с ПК
• Программное обеспечение для разработки этикеток
• Кабели и интерфейсные модули
• Контроль верификации нанесения этикетки
• Напольная опорная конструкция
• Балочная опорная конструкция
• Защитные ограждения
• Фотодатчик наличия этикетки на аппликаторной подушке

Технические характеристики (таблица)
Параметры — PTS — PTS-XT
Скорость печати до — max 1000 mm/s — max 1000 mm/s
Размер этикетки (шир. x шаг) — up to 160 x 210 mm — up to 160 x 210 mm
Печатаемая область — 107, 128 или 160 mm — 107, 128 или 160 mm
Тип печати — Термо-трансфер / прямая термопечать — Термо-трансфер / прямая термопечать
Внешний диаметр рулона — max 250 mm — max 350 mm
Внутренний диаметр — 76 mm — 76 mm
Питание — 48 Vdc - 320 W — 48 Vdc - 320 W
Сжатый воздух — Для блока принтера не требуется — Для блока принтера не требуется
Штрихкоды — Все основные стандарты 1D и 2D — Все основные стандарты 1D и 2D
Печатающая головка — 4", 5" или 6" сменная — 4", 5" или 6" сменная

Применение / Типичные отрасли

• Напитки
• Химия
• Косметика
• Пластмассы
• Бумага и конверсия
• Другие промышленные сектора

Техническое резюме

• Серия / Модель: PTS
• Технологии печати: Термо-трансфер и прямая термопечать
• Макс. скорость печати: до 1000 мм/с (в зависимости от материала)
• Макс. ширина печати: 160 мм (6" головка)
• Внешний Ø рулона: до 250 мм (PTS) / до 350 мм (PTS-XT)
• Внутренний Ø: 76 мм
• Питание: 48 Vdc - 320 W
• Сжатый воздух: не требуется для блока принтера; некоторые аппликаторы могут требовать 6 bar (пик 40 л/мин, ср. 5–6 л/цикл)
• Интерфейсы: Ethernet, Wi‑Fi, RS232, USB, CAN Bus, цифровые I/O
• Опциональный 7" HMI PoE
• Электронный модуль с поддержкой hot-swap и веб-управление/диагностика
• Бобины ribbon до 1 200 м
