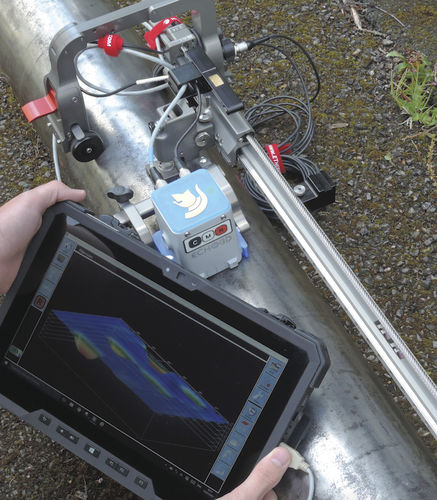

Электромагнитная система контроля ECHO-3D

автоматическаядля обнаружения дефектов поверхностей

ETher NDE с радостью представляет ECHO-3D, новейшую технологию для обнаружения дефектов поверхностного разрушения и измерения глубины трещин от компании Athena Industrial. Echo-3D идеально подходит для инспектирования в нефтехимической, нефтегазовой, энергетической, аэрокосмической, инфраструктурной и обрабатывающей промышленности. Echo-3D может использоваться для обнаружения поверхностных и подповерхностных дефектов углеродистой стали, нержавеющей стали, никелевых сплавов и алюминия и способен выявлять трещины и давать информацию для обнаружения трещин во взрывоопасной плакированной углеродистой стали... Программное обеспечение Echo-3D обеспечивает обнаружение трещин, информацию о глубине трещин, 3D картирование и анализ. ЭХО--3D ПРИНЦИПЫ РАБОТЫ ECHO-3D - это технология на основе электромагнитного поля (ЭМП), использующая электромагнитное полевое изображение (ЭМП) для отображения дефектов разрушения поверхности на трехмерном изображении. Элемент фокусировки, создающий под датчиком большое эллиптическое тороидальное поле, создающее ЭМП. Форма ЭМП измеряется в плоскостях X, Y и Z с помощью антенных катушек специальной формы. Проницаемость материала, проводимость, форма и расстояние от поверхности до сенсора - все это влияет на форму ЭДС. ECHO-3D имеет возможность отменить эти эффекты с помощью нулевой команды перед сканированием.
