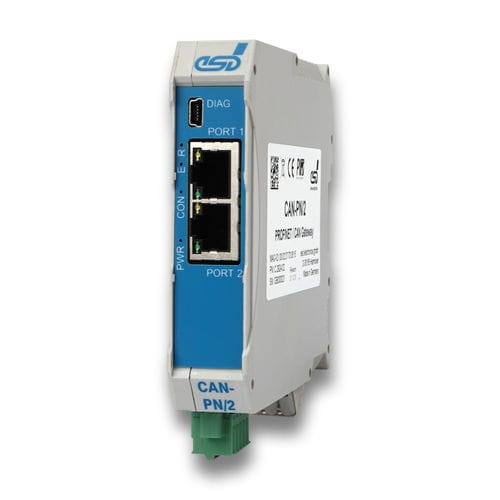

Мосток связи CAN-PN/2

промышленныйCANProfiNet

Первый шлюз PROFINET® IO - CAN FD для связи по полевой шине Поддержка CAN FD с полем данных до 64 байт и скоростью передачи данных 8 Мбит/с CAN FD полностью совместим с классическим CAN (2.0A/B) со скоростью передачи данных до 1 Мбит/с Также доступен вариант только с классическим CAN Дальнейшее развитие хорошо зарекомендовавшего себя CAN-PN Простая в конфигурировании связь между PROFINET® и CAN Поддержка до 512 статически сконфигурированных CAN-кадров в качестве модулей в PROFINET®. Неограниченное количество произвольно конфигурируемых CAN-фреймов с объектами данных записи Надежная передача данных даже при высокой загрузке шины CAN Надежная связь с расширенными функциями для диагностики и поиска неисправностей Удобный анализ шины CAN через интерфейс USB Мониторинг шины CAN с помощью нашего бесплатного инструмента CANreal с графическим интерфейсом Windows® Светодиодные индикаторы для легкого считывания состояния PROFINET® и CAN Шлюз промышленной шины обеспечивает быстрое и надежное соединение контроллеров PROFINET® IO с сетью CAN FD или CAN. Модуль работает как устройство PROFINET® IO с максимальной передачей данных 1440 байт входных данных и 1440 байт выходных данных. CAN-PN/2(-FD) соединяет устройства CAN FD и Classic CAN с приложениями, например, на SIMATIC-S7 или других контроллерах. До 512 статических кадров передачи или приема данных CAN могут быть сконфигурированы и обработаны как модули. Кроме того, любое количество динамических CAN-кадров может быть отправлено и получено через объекты данных записи. Передача CAN-кадров может быть сконфигурирована циклически или также инициирована новыми данными. CAN-интерфейс, совместимый с ISO 11898-2, обеспечивает максимальную скорость передачи данных 1 МБит/с при использовании классического CAN или до 8 МБит/с при использовании CAN FD.
