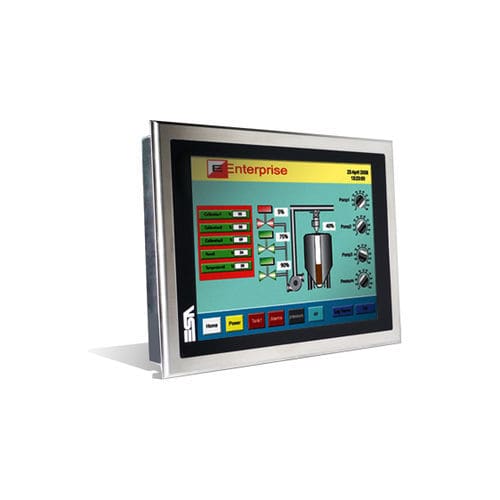

Панельный ПК с резистивным сенсорным экраном XS7 series

TFT LCDсо светодиодной подсветкойс сенсорным экраном

Обзор
Серия XS7 Inox сочетает 6 мм бесшовную переднюю рамку из нержавеющей стали с промышленными компонентами, предоставляя конфигурируемые панельные ПК для жёстких условий эксплуатации. Доступны в размерах 12,1", 15" и 19" с True‑Flat сенсорными экранами и различными вариантами CPU/хранения данных.

Краткое описание
Надёжная, конфигурируемая линейка Panel PC с вынимаемыми HDD/SSD и опциональным RAID. INOX‑фронт и True‑Flat сенсор подходят для промышленной автоматизации, пищевой промышленности, судостроения и других требовательных применений.

Особенности

• Размеры сенсорных экранов: 12,1"–19".
• 6 мм бесшовная передняя рамка из нержавеющей стали с True‑Flat; без LED/USB на передней панели.
• Широкая гибкость конфигурации: вынимаемые HDD/SSD, mSATA/CFast/CF, слоты PCI/PCIe.
• Варианты CPU: Atom (fanless), Celeron (fanless) и Intel® Core (iCore 2G / 6G).
• Поддержка RAID (2x HDD) и вынимаемые накопители для обслуживания.
• Порты: RS232 (2×), RS485 (1×), задние USB 2.0/3.0, 2× 1Gb Ethernet, DVI/VGA/HDMI в зависимости от CPU.

Техническая таблица — XS7 Dinamic iCore (модели: XS712 / XS715 / XS719)
Размер экрана — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Передняя рамка — 6 мм гладкая бесшовная inox рама с True‑Flat; без LED/USB спереди
True‑flat сенсор — передняя поверхность True‑flat (без LED/USB спереди)
Технология — TFT ; Цвета — 16,7 M ; Подсветка — LED ; Срок службы — 50 000 ч (тип.)
Разрешение — XS712: 800x600 (SVGA) / 1024x768 (XGA); XS715: 1024x768; XS719: 1280x1024
Тип сенсора — Аналоговый резистивный (5 проводов)
CPU — Варианты Intel® Core (iCore 2G / 6G); RAM до 16GB DDR3 (2G) или до 32GB DDR4 (6G)
Чипсет / DMI — QM67PCH / Q170 ; DMI 5GT/s / DMI3 8GT/s (6G)
Хранение (опции) — вынимаемые HDD/SSD min. 500 GB SATA 2.5" ; mSATA / CFast / CF опции в зависимости от модели
Слоты — PCI / 2x PCI / PCIe x1 / PCIe x16 (опции) ; mPCIe 2x (iCore 6G)
Серийные / USB / Ethernet — RS232: 2x ; RS485: 1x ; USB сзади (2.0/3.0): 4/0 (iCore 2G) - 0/4 (iCore 6G) ; Ethernet: 2x 1Gb RJ45 (Intel варианты)
Видео / Аудио — DVI‑D / VGA (iCore 2G) или DVI‑D / HDMI (iCore 6G) ; MIC IN + Line IN + Line OUT в зависимости от варианта
Габариты (Ш x В x Г мм) — XS712: 336 x 256 x 81 ; XS715: 425 x 300 x 85,5 ; XS719: 508 x 384 x 92,5
Выемка (Ш x В мм) — XS712: 320 x 240 ; XS715: 393 x 275 ; XS719: 477 x 355
Питание / Потребление — 18...30 Vdc ; макс. мощность: XS712 75 W, XS715 85 W, XS719 95 W ; потребление зависит от CPU/конфигурации
Защита / Эксплуатация — IP69K (XS712) или IP66 спереди (XS715/XS719) ; Рабочая t: 0…+50 °C ; Хранение: -20…+65 °C ; Влажность до 90%
Вес (ок.) — XS712 ~5 kg ; XS715 ~6,5 kg ; XS719 ~11 kg
Сертификации — CE ; ATEX 2014/34/UE Группа II Кат.3 G D Зона 2/22 ; стандарты EN 60068, EN 61000‑6‑2 / EN 61000‑6‑4

Техническая таблица — XS7 Fanless (модели: XS712 / XS715 / XS719)
Размер экрана — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Передняя рамка — 6 мм бесшовная inox рама с True‑Flat ; без LED/USB спереди
Технология — TFT ; Цвета — 16,7 M ; Подсветка / Срок службы лампы — LED / 50K часов
Разрешение — XS712: 800x600 / 1024x768 ; XS715: 1024x768 ; XS719: 1280x1024
Тип сенсора — Аналоговый резистивный (5 проводов)
CPU (Atom / Celeron опции) — Intel® ATOM Dual Core N2800 или Intel® Celeron J1900 в зависимости от конфигурации
Чипсет — NM10 (Atom) / SoC (Celeron)
Графика / RAM — Intel® GMA 3650 (Atom) / Intel® HD Graphics (Celeron) ; RAM Atom до 4GB DDR3 ; Celeron до 8GB DDR3L
Диски / CF / CFast — min. 500 GB SATA 2.5" / SSD 16 GB / CF2GB (Atom) ; Celeron: CFast/mSATA опции
I/O / USB сзади — RS232: 2x ; RS485: 1x ; USB сзади: 4/0 (Atom) - 3/1 (Celeron) ; Ethernet: 2x 1Gb (зависит от платформы)
PCI / Mini PCIe / Wi‑Fi — PCI / 2x PCI / PCIe x1 / PCIe x16 опции ; mini PCIe / mPCIe в зависимости от варианта ; Wi‑Fi через PCI/mPCIe опционально
Питание / Защита — 18...30 Vdc ; потребление ниже для Atom fanless (например, 36 W для XS712 Atom) ; защита IP69K или front IP66 в зависимости от модели
Температуры / Хранение — 0…+50 °C / -20…+65 °C ; Влажность до 90%
Сертификации — CE ; ATEX 2014/34/UE ; нормативы по окружающей среде и ЭМС

Характеристики

• Семейство: XS7 Inox (Panel IPC с передней рамкой из нержавеющей стали 6 мм).
• Размеры экрана: 12,1" / 15" / 19" ; 5‑проводный резистивный True‑flat сенсор.
• Дисплей: TFT, 16,7M цветов, LED подсветка.
• CPU: Atom, Celeron, Intel® Core (в зависимости от варианта).
• Память: 4GB–32GB в зависимости от платформы.
• Хранение: поддержка 2.5" SATA HDD/SSD, mSATA/CFast/CF ; RAID и вынимаемые накопители доступны.
• I/O: серийные порты, USB 2.0/3.0, 2x GbE, аудио, видео выходы, слоты расширения PCI/PCIe.
• Защита: IP69K или IP66 фронтально в зависимости от модели ; Рабочая t 0…+50 °C.
• Сертификации: CE, ATEX и соответствующие экологические/ЭМС нормы.
