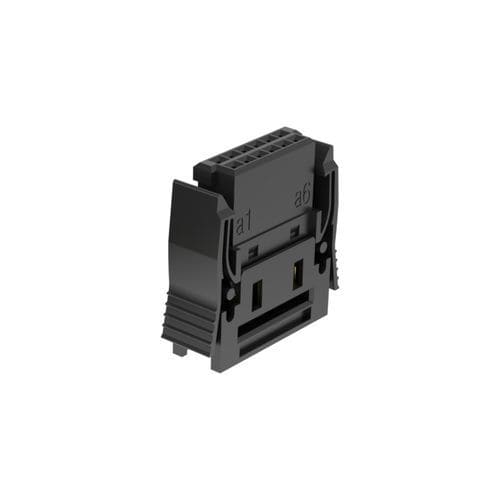

12 контактов
для IDC-подключения с ленточным кабелем AWG 30/7
шаг ленточного кабеля 0,635 мм
шаг разъема 1,27 мм
Уровень производительности 1
IDC с внутренней резьбой предназначен для использования при монтаже кабеля. Соблюдайте рекомендации по обработке.
Материал изолятора - LCP, UL 94 V-0
Значение CTI
МЭК 60112 - 175
Материал контактов - медный сплав
Покрытие - Au поверх PdNi поверх Ni
Область заделки - Sn поверх Ni
Усилие сопряжения на контакт - ≤ 0,5 Н
Разделительное усилие на контакт - ≥ 0,1 Н
Долговечность
IEC 60512-9-1 - Уровень эффективности 1: 500 циклов сопряжения
Вибрация, синусоидальная
IEC 60512-6-4 - 10 - 2000 Гц, 20g
Проблемы сопряжения при возникновении вибрации, синусоидальной
IEC 60512-2-5 - ≤ 1 мкс
Ударная вибрация, полусинусоидальная
IEC 60512-6-3 - 50g, 11 мс
Проблемы сопряжения контактов при возникновении ударов, полусинусоидальных
МЭК 60512-2-5
Сопротивление контактов
IEC 60512-2-1 - ≤ 25 мОм Женский --> Мужской
≤ 10 мОм IDC --> кабель
Зазор и ползучесть - мин. 0,4 мм
Сопротивление изоляции
МЭК 60512-3-1 - ≥ 10 ГΩ
---
