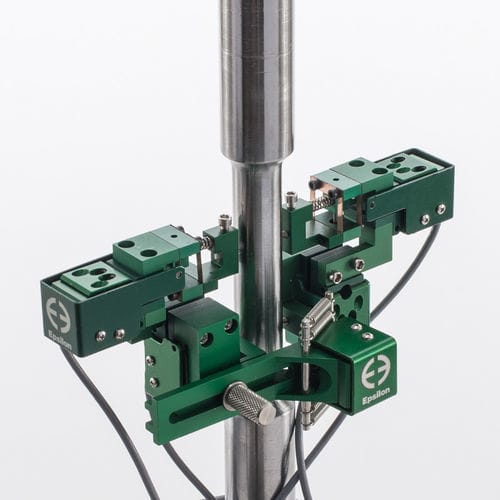

Экстенсoметр с помощью тензометрического датчика 3550 series

осевойкручение

Предназначен для одновременного измерения осевых и крутильных прогибов образцов, испытываемых на осевых/крутильных машинах. Экстензометр модели 3550 чаще всего используется для круглых образцов, испытываемых в двухосевых испытательных машинах, способных одновременно создавать осевую и крутильную нагрузку. Экстензометр часто изготавливается по индивидуальному заказу для конкретных задач. Все приборы способны к двунаправленному перемещению, поэтому их можно использовать для циклических испытаний в условиях полностью реверсивного нагружения. Модель стандартного размера является самонесущей на образце и работает с образцами диаметром от 9,5 до 25,4 мм (от 0,375 до 1,000 дюйма). Конические точечные контакты, входящие в комплект экстензометра, изготовлены из карбида вольфрама. Их уникальная конструкция позволяет напрямую измерять угол деформации сдвига поверхности, что дает возможность работать с широким диапазоном диаметров образцов без изменения калибровки. Все модели разработаны специально для минимизации перекрестных помех между осями и обеспечения высокой точности измерений. Все они имеют конструкцию с двойным изгибом, характерную для других экстензометров Epsilon. Доступные опции охватывают температурные диапазоны от -270 °C до 200 °C (стандартный температурный диапазон составляет от -40 °C до 100 °C). Доступны как дюймовые, так и метрические версии. Доступен широкий диапазон длин калибров и диапазонов измерений. Поскольку эти датчики часто используются для специализированных испытаний, свяжитесь с компанией Epsilon, чтобы узнать о ваших конкретных потребностях в испытаниях. Экстензометры модели 3550 являются тензометрическими устройствами, что делает их совместимыми с любой электроникой, предназначенной для тензометрических преобразователей. Чаще всего они подключаются к контроллеру испытательной машины.
