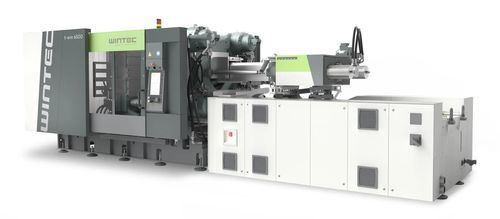

Горизонтальный термопластавтомат t-win

сервогидравлическийдля циклов быстрого производствадвухдисковый

Обзор
WINTEC t‑win — экономичная двухплитная серво‑гидравлическая инжекционно‑литьевая машина, разработанная для near‑standard массового производства. Обеспечивает компактную планировку, энергоэффективную работу и высокую доступность для широкого спектра применений — от бытовых изделий до автомобильных компонентов. Усилия смыкания примерно 4,500 kN–40,000 kN.

Ключевые особенности

• Двухплитная конструкция для высокой жесткости при компактных габаритах
• Точные линейные направляющие и синхронизированная фиксация для стабильной поддержки формы
• Плита давления с коротким ходом и открытые тяговые стержни для быстрого смены оснастки и упрощенного обслуживания
• Компактная компоновка машины, оптимизированная для экономии места в производственных ячейках
• Серво‑гидравлическая схема привода (servowin) для энергоэффективной и производительной работы

Зажимной узел / механическая конструкция
Зажимной узел состоит из двух плит с точными линейными направляющими и синхронизированной фиксацией, что обеспечивает стабильность при быстрых циклах. Плита давления с коротким ходом и открытые тяговые стержни упрощают обслуживание и сокращают время переналадки.

Инжекционный узел и привод
Мощные инжекционные узлы в сочетании с приводом servowin обеспечивают баланс между производительностью и гибкостью для различных масс литника и требований по времени цикла. Компактная конструкция инжекционного узла обеспечивает быструю переналадку и эффективное производство.

Управление и цифровая поддержка
Интуитивная блок управления C3 предлагает функционал e‑move, цифровые ассистенты и расширяемые функции поддержки процесса, упрощающие эксплуатацию и обеспечивающие воспроизводимые результаты при серийном производстве.

Применения — примеры

• Автомобильные детали: серийное производство внутренних/внешних компонентов, подходит для процессов типа физического вспенивания с ориентацией на качество деталей и экономичность.
• Корпуса аккумуляторов: пример t‑win 5500 — усилие смыкания ~5,500 kN, масса литника ~970 g, пример времени цикла ~75 s (данные прикладных испытаний).
• Декоративные и упаковочные элементы: компактный t‑win 4500 настроен на быстрые движения и короткое нарастание усилия смыкания для сокращения времени цикла декоративных ёмкостей.
• Фитинги и технические компоненты: мультиформатные компоновки и короткие циклы для высокой производительности при изготовлении мелких и средних деталей.

Бренд / Концепция
WINTEC — бренд ENGEL Group (основан в Чанчжоу в 2014 году), ориентированный на надёжные машины и сервис для сегмента commodity. Машины WINTEC разрабатываются в сотрудничестве глобальных инженерных команд, объединяя международный опыт и австрийские инженерные принципы.

Технические характеристики

• Тип машины: Two‑Platen
• Тип привода: Servo‑Hydraulic (servowin)
• Усилие смыкания (диапазон): approx. 4,500 kN–40,000 kN
• Блок управления: C3 (интуитивное управление, e‑move, цифровые ассистенты)
• Зажимной узел: две плиты, точные линейные направляющие, плита давления короткого хода, синхронизированная фиксация, открытые тяговые стержни
• Инжекционный узел / привод: гидравлический инжекционный узел с приводом servowin для энергоэффективной работы
• Целевые применения: near‑standard массовое производство — бытовые товары, технические детали, упаковка, автомобильные компоненты
