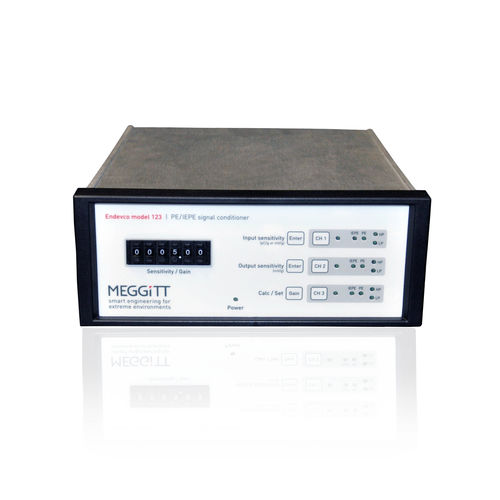

Формирователь сигнала 123

Модель 123 - это новый микропроцессорный 3-канальный кондиционер сигналов для пьезоэлектрических (PE) или интегрированных электронных пьезоэлектрических (IEPE) датчиков. Модель 123 включает в себя усилитель заряда при использовании с датчиками PE. Встроенный источник тока 0, 4 или 10 мА, выбираемый пользователем, с напряжением 20 В пост. тока используется с датчиками IEPE. Удобный интерфейс позволяет программировать входную Чувствительность на входе и чувствительность на выходе, после чего прибор может рассчитать коэффициент усиления усилителя. Все значения усиления сохраняются в энергонезависимой памяти и повторно инициализируются при подаче питания. Коэффициент усиления также может быть ввести непосредственно при желании. В модели 123 используется микропроцессорный режим SLEEP для устранения высокочастотных тактовых помех и связанных с ними связанных с ними гармоник. Микропроцессор на мгновение пробуждается, чтобы подтвердить нажатие на переключатель на передней панели нажатия, а затем переходит в режим SLEEP сразу после обработки и выполнения запрошенной функции. Это позволяет усилителям работать с минимальным уровнем собственных шумов и обеспечивает чистые, свободные от тактовых импульсов усиленные сигналы. В модели 123 также используются малошумящие линейные регуляторы напряжения вместо импульсных регуляторов для минимизации помех. В модели 123 используются 12-битные ЦАПы для каждого канала для установки коэффициента усиления усилителя в диапазоне от 0,00 до 999,9 с точностью 0,5% точности. Коэффициенты усиления могут быть изменены "на лету" без повреждения прибора. Модель 123 обеспечивает широкополосную частотную характеристику от 1,5 Гц до 230 кГц, с дополнительным подключаемым 4-полюсным усилителем высоких и низких частот Баттерворта 4-полюсный фильтр Баттерворта высоких и низких частот. Выбор фильтра осуществляется с помощью переключателей на задней панели переключателями. Светодиодные индикаторы на передней панели отображают выбор фильтра. Каждый канал может выдавать 10 мА на нагрузку 1 кОм ом.
