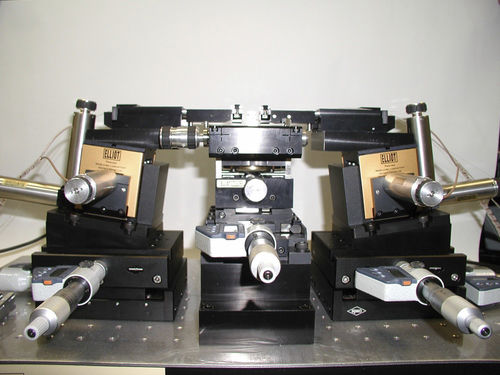

Система выравнивания для оптического оборудования E22884 - E-Wedge™

автоматическая

Система E-Wedge™ предназначена для автоматического выравнивания многоканальных оптических устройств и волоконных (US: fiber) массивов с V-образными пазами. Система E-Wedge™ включает автоматическую оптимизацию оси вращения и компенсацию угловых граней устройства. Система E-Wedge™ может быть сконфигурирована как двухсторонняя рабочая станция для автоматической юстировки волноводов/устройств, обеспечивающая одновременную юстировку входных и выходных волоконно-оптических массивов. Система может быть настроена так, чтобы обеспечить необходимое количество осей для любых конкретных устройств. Имеются приспособления для фиксации всего спектра устройств, волокон и массивов V-образных пазов. Также возможно изготовление приспособлений по индивидуальному заказу. Автоматическое выравнивание обеспечивается двумя контроллерами E2300 DAli 3, разработанными для ускорения и автоматизации выравнивания в широком диапазоне приложений, таких как лазерные диоды в одномодовом волокне или входные и выходные пигтейлы в волноводных устройствах, соединителях, разветвителях и WDM. Разрешение E-Wedge™ для пьезопривода 25 мкм: 10 нм по осям X, Y и Z Разрешение E-Wedge™ для 100 мкм пьезопривода: 50 нм по осям X, Y и Z Вращение E-Wedge™ для всех пьезоприводов: < 0,1 угловой секунды E2300 - это сложный 2-осевой контроллер, подходящий для версий с пьезоприводом наших гибких стадий серии Elliot Gold™. Он работает путем определения местоположения и оптимизации оптического сигнала, подаваемого с любого подходящего детектора. Пользовательский интерфейс имеет удобное меню с полным контролем над параметрами сканирования. Для полного дистанционного управления прибором предусмотрен USB-интерфейс с драйверами LabVIEW™, что позволяет включать его в автоматизированные испытательные и измерительные стенды или производственные системы юстировки.
