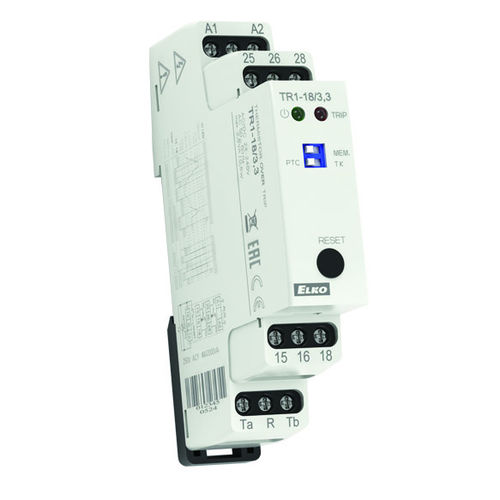

TR1-18 - Контроль температуры обмотки двигателя
Описание
Этот прибор контролирует температуру двигателя с помощью встроенного в обмотку двигателя PTC-датчика (положительный температурный коэффициент резистора) или термостатического переключателя (TK). Контакты реле могут использоваться для отключения питания двигателя при его перегреве. Светодиоды индицируют включение питания и состояние неисправности.
Переключатели на передней панели выбирают тип датчика и фиксацию (память) включения/выключения. В режиме фиксации после отключения необходимо выполнить сброс при помощи кнопки Сброса на передней панели или внешнего переключателя.
Эти инструкции содержат важные указания по технике безопасности. Перед вводом в эксплуатацию, эксплуатацией или техническим обслуживанием устройства внимательно прочтите ее.
Технические параметры
Напряжение питания: 24-240 В переменного (50-60 Гц) или постоянного тока
Допуск по напряжению питания: -15/+10%
Индикация неисправности датчика: Красный светодиод мигает зола
Контакты реле: 2 переключателя, без напряжения для общих операций переключения
Размеры: 90 x 17,6 x 64 мм
Вес: 83 г
Категория перенапряжения: III
Степень загрязнения: 2
Охрана окружающей среды: IP40 для передней панели, IP20 для клемм.
---
