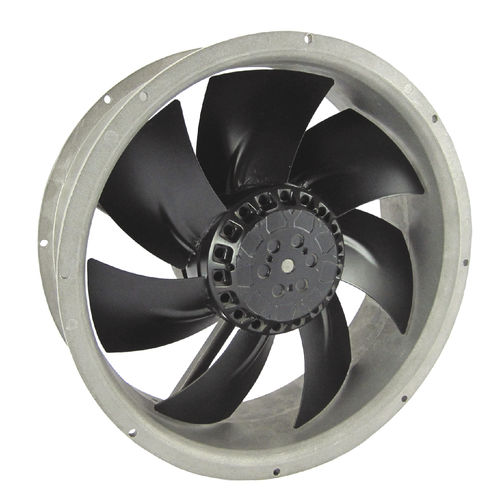

Вентилятор высокое давление ED series

герметичныйвлагозащищенныйосевой

Обзор продукта
DC бесщеточные вентиляторы IP68/IP69K осевого и центробежного типа, предназначенные для работы в агрессивных условиях и при мойке под высоким давлением. Ассортимент включает малые блоки 40 x 40 x 28 мм, крупные осевые вентиляторы Ø254 x 89 мм и несколько центробежных моделей с назад изогнутыми лопастями. Типичные области применения — шкафы и оборудование, требующие защиты от проникновения жидкости и мойки.

DC IP68 / IP69K Осевые вентиляторы - Модели и ключевые данные (табличное представление)
ED2589 — Ø 254 × 89 / Ø 10 x 3.5 — 28.3 m3/min / 1,000 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED1551 — 172 x 150 x 51 / 6.70 x 5.90 x 2.00 — 13.4 m3/min / 472 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED1238 — 120 x 120 x 38 / 4.70 x 4.70 x 1.50 — 5.1 m3/min / 180 CFM; 8.1 m3/min / 285 CFM; 6.8 m3/min / 240 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED1225 — 120 x 120 x 25 / 4.70 x 4.70 x 1.00 — 3.8 m3/min / 135 CFM; 3.4 m3/min / 120 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED9238 — 92 x 92 x 38 / 3.62 x 3.62 x 1.50 — 4.8 m3/min / 168 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED9225 — 92 x 92 x 25 / 3.62 x 3.62 x 1.00 — 1.9 m3/min / 66 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED8038 — 80 x 80 x 38 / 3.15 x 3.15 x 1.50 — 3.7 m3/min / 132 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED8032 — 80 x 80 x 32 / 3.15 x 3.15 x 1.25 — 2.5 m3/min / 88 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED8025 — 80 x 80 x 25 / 3.15 x 3.15 x 1.00 — 1.8 m3/min / 64 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED6025 — 60 x 60 x 25 / 2.4 x 2.4 x 1.00 — 1.3 m3/min / 45 CFM; 1.6 m3/min / 57 CFM — DC бесщеточный вентилятор. IP68 / IP69K.
ED4028 — 40 x 40 x 28 / 1.6 x 1.6 x 2.2 — 0.7 m3/min / 24.5 CFM — DC бесщеточный вентилятор. IP68 / IP69K.

DC IP68 / IP69K Центробежные вентиляторы - Модели и ключевые данные (табличное представление)
ED250110 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m3/min / 920 CFM — Рабочее колесо с назад изогнутыми лопатками. IP68 / IP69K.
ED225099 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m3/min / 835 CFM — Рабочее колесо с назад изогнутыми лопатками. IP68 / IP69K.
ED221071 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m3/min / 621 CFM — Рабочее колесо с назад изогнутыми лопатками. IP68 / IP69K.
ED175069 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m3/min / 437 CFM — Рабочее колесо с назад изогнутыми лопатками. IP68 / IP69K.
ED175067 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m3/min / 395 CFM — Рабочее колесо с назад изогнутыми лопатками. IP68 / IP69K.
ED133091 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m3/min / 326 CFM — Рабочее колесо с назад изогнутыми лопатками. IP68 / IP69K.

Примечания

• Мы оставляем за собой право изменять данные без дополнительного уведомления.
• Параметры работы подлежат допуску ±10%.

Технические характеристики

• Степень защиты: IP68 и IP69K (защита от жидкости и мойки под высоким давлением).
• Типы вентиляторов: DC бесщеточные осевые вентиляторы и DC бесщеточные центробежные вентиляторы с назад изогнутыми рабочими колесами.
• Семейства моделей: ED2589, ED1551, ED1238 (вкл. варианты Mark 2 / Mark 3), ED1225 (Mark 2), ED9238, ED9225, ED8038, ED8032, ED8025, ED6025 (вкл. Mark 2), ED4028, ED250110, ED225099, ED221071, ED175069, ED175067, ED133091.
• Диапазон размеров (осевые): от 40 x 40 x 28 мм до Ø 254 × 89 мм. (центробежные): Ø 133 x 91 мм до Ø 250 x 110 мм.
• Диапазон расхода воздуха: примерно 0.7–28.3 m3/min (≈ 24.5–1,000 CFM) в зависимости от модели.
• Типичные применения: охлаждение шкафов и оборудования в агрессивных условиях, требующих защиты IP68/IP69K (мойка, защита от проникновения).
• Примечание: данные о производительности могут меняться; допуск ±10% и данные о продукте могут быть изменены.
