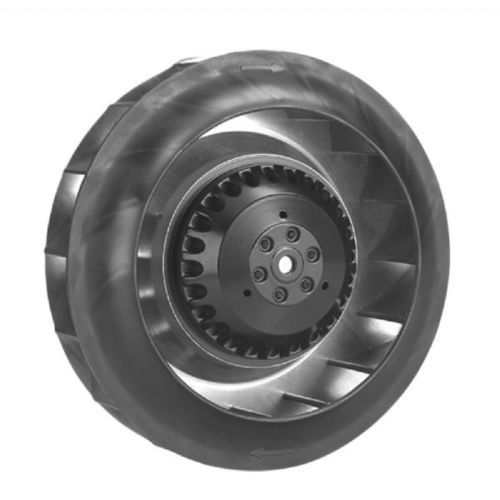

Вентилятор DC ED series

высокоэффективныйбольшой расходцентробежный

Краткое описание
Разработаны для инженерных приложений перемещения воздуха, где основными требованиями являются высокая надежность, большой воздушный поток, высокие статические давления и ограниченное пространство. Серия ED включает моторизированные центробежные вентиляторы (моторизированные рабочие колеса) с лопастями, изогнутыми назад, в диапазоне размеров от Ø100 x 25 мм до Ø250 x 110 мм.

Спецификация
Spec. | Номер модели | Размер (мм) / Размер (Inch) | Макс. расход (m³/min) / Макс. расход (CFM) | Примечания
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — Лопасти, изогнутые назад
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — Лопасти, изогнутые назад
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — Лопасти, изогнутые назад
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — Лопасти, изогнутые назад
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — Лопасти, изогнутые назад
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — Лопасти, изогнутые назад
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — Лопасти, изогнутые назад
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — Лопасти, изогнутые назад

Примечания

• Мы оставляем за собой право изменять данные без дополнительного уведомления.
• Показатели данных подлежат допуску 10%.

Технические характеристики

• Семейство продуктов: DC центробежные вентиляторы / моторизированные рабочие колеса
• Тип рабочего колеса: Лопасти, изогнутые назад (для всех моделей)
• Доступные модели и ключевые характеристики:
  • ED25011 — Размер Ø250 x 110 мм (Ø9.8 x 4.3 in); Макс. расход 26.1 m³/min (920 CFM)
  • ED22599 — Размер Ø225 x 99 мм (Ø8.8 x 3.89 in); Макс. расход 23.6 m³/min (835 CFM)
  • ED22171 — Размер Ø221.5 x 71 мм (Ø8.7 x 2.7 in); Макс. расход 17.6 m³/min (621 CFM)
  • ED19069 — Размер Ø190 x 69 мм (Ø7.5 x 2.7 in); Макс. расход 12.2 m³/min (432 CFM)
  • ED17569 — Размер Ø175 x 69 мм (Ø6.9 x 2.7 in); Макс. расход 12.4 m³/min (437 CFM)
  • ED17567 — Размер Ø175 x 67 мм (Ø6.9 x 2.6 in); Макс. расход 11.2 m³/min (395 CFM)
  • ED13391 — Размер Ø133 x 91 мм (Ø5.2 x 3.5 in); Макс. расход 9.2 m³/min (326 CFM)
  • ED10025 — Размер Ø100 x 25 мм (Ø3.9 x 1.0 in); Макс. расход 1.92 m³/min (35 CFM)
• Типичное применение: инженерная транспортировка воздуха, где требуются высокий расход воздуха и высокие статические давления в ограниченном пространстве
