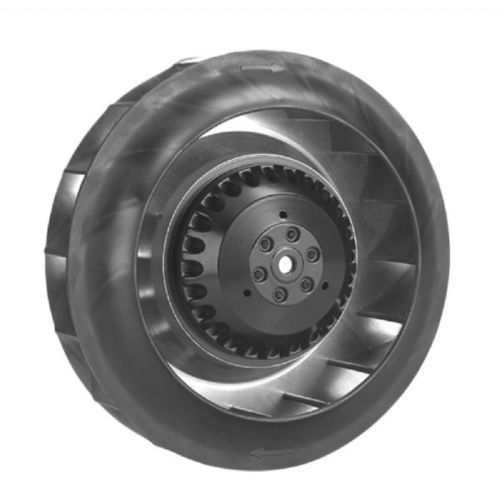

Вентилятор AC EA series

центробежныйдля циркуляции воздухас электродвигателем

Обзор
Разработаны для инженерных задач по перемещению воздуха, где ключевыми требованиями являются высокая надежность, большой объемный расход, высокое статическое давление и ограниченное пространство для установки. Серия EA включает моторизованные рабочие колёса с назад‑изогнутой геометрией и встроенной тепловой защитой, доступные в широком диапазоне диаметров и габаритов.

Технические данные

• EA13070 — Ø 132.6 x 72.5 mm / Ø 5.22 x 2.85 in: Макс. расход 5.33 m³/min / 188 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA13090 — Ø 132.6 x 91.5 mm / Ø 5.22 x 3.60 in: Макс. расход 5.33 m³/min / 188 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA17554 — Ø 175.0 x 54.85 mm / Ø 6.88 x 2.16 in: Макс. расход 7.8 m³/min / 274 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA18065 — Ø 182.4 x 68.5 mm / Ø 7.18 x 2.69 in: Макс. расход 8.3 m³/min / 290 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA18085 — Ø 182.4 x 84.9 mm / Ø 7.18 x 3.34 in: Макс. расход 8.5 m³/min / 300 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA19070 — Ø 190.0 x 70.0 mm / Ø 7.48 x 2.75 in: Макс. расход 10.4 m³/min / 370 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA19070 F — Ø 235.0 x 87.2 mm / Ø 9.25 x 3.43 in: Макс. расход 7.0 m³/min / 247 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками (вариант F)
• EA22070 — Ø 223.0 x 71.0 mm / Ø 8.77 x 2.79 in: Макс. расход 15.0 m³/min / 530 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA22070 F — Ø 259.0 x 97.8 mm / Ø 10.2 x 3.85 in: Макс. расход 12.3 m³/min / 434 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками (вариант F)
• EA22569 — Ø 225.0 x 69.0 mm / Ø 8.85 x 2.71 in: Макс. расход 15.6 m³/min / 550 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA22585 — Ø 225.0 x 85.0 mm / Ø 8.85 x 3.34 in: Макс. расход 19.2 m³/min / 680 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA22599 — Ø 225.0 x 99.0 mm / Ø 8.85 x 3.89 in: Макс. расход 22.0 m³/min / 770 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA22599 F — Ø 259.0 x 154.5 mm / Ø 10.2 x 6.08 in: Макс. расход 15.5 m³/min / 547 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками (вариант F)
• EA25098 — Ø 251.5 x 98.1 mm / Ø 9.90 x 3.86 in: Макс. расход 24.0 m³/min / 850 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA25098 F — Ø 259.0 x 130.9 mm / Ø 10.2 x 5.15 in: Макс. расход 19.3 m³/min / 681 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками (вариант F)
• EA31515 — Ø 318.0 x 154.5 mm / Ø 12.5 x 6.08 in: Макс. расход 33.0 m³/min / 1165 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA36017 — Ø 360.0 x 167.3 mm / Ø 14.1 x 6.58 in: Макс. расход 46.5 m³/min / 1645 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками
• EA40017 — Ø 400.0 x 162.4 mm / Ø 15.7 x 6.39 in: Макс. расход 53.8 m³/min / 1900 CFM; Тепловая защита; Рабочее колесо с назад‑изогнутыми лопатками

• Мы оставляем за собой право изменять данные без дополнительного уведомления.
• Показатели производительности имеют погрешность ±10 %.
• Модели доступны в исполнении 115V и 230V. Возможна работа на полной частоте (50Hz или 60Hz).

Технические характеристики

• Тип продукта: AC центробежные вентиляторы / моторизованные рабочие колёса
• Разработаны для высокой надежности, большого объёма воздуха, высокого статического давления и ограниченного монтажного пространства
• Тип рабочего колеса: назад‑изогнутые лопатки
• Защита: тепловая защита во всех перечисленных моделях
• Варианты напряжения: 115V и 230V
• Частота: 50Hz или 60Hz
• Диапазон расхода (таблица): ок. 5.33 — 53.8 m³/min (188 — 1900 CFM)
• Ассортимент моделей: EA13070, EA13090, EA17554, EA18065, EA18085, EA19070 (и вариант F), EA22070 (и вариант F), EA22569, EA22585, EA22599 (и вариант F), EA25098 (и вариант F), EA31515, EA36017, EA40017
