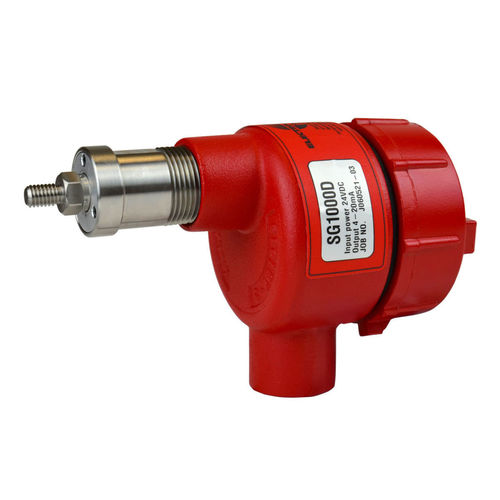

Индикатор положения SG1000D

с трубойна DIN-рейкес осью

Характеристики Обратная связь по положению клапана - от 0° до 359° Точно измеряет вращательное движение вала клапана Работает с валами клапанов с электроприводом или ручным приводом Сохраняет положение клапана в случае потери питания Интерфейс с ПЛК или использование опционального измерителя процесса PM500 в качестве удаленного устройства индикации Класс I, Div I (C, D) Класс II, Div I (E, F, G) Монитор положения клапана SG1000D - это полная система контроля положения, помещенная в компактный взрывозащищенный корпус. SG1000D представляет собой датчик положения на основе энкодера, обеспечивающий выходной сигнал 4-20 мА и используемый для измерения вращательного процесса, например, положения клапана, имеющего вращательное движение по часовой стрелке или против часовой стрелки. SG1000D работает с вращательными процессами, имеющими полномасштабную развертку от 15 градусов (от полностью закрытого до полностью открытого) до тех, которые имеют полномасштабную развертку до 359 градусов. Дополнительный измеритель процесса PM500 может использоваться в качестве удаленного дисплея и обеспечивать выходное питание +24 В постоянного тока для SG1000D. Он может отображать сигнал 4-20 мА в любых пользовательских единицах, в том числе в процентах от полностью закрытого (0%) до полностью открытого (100%), что позволяет точно позиционировать затвор или клапан при регулировании потока продукта или смешивании продуктов. PM500 имеет два или четыре реле, которые полностью программируются, а также 2-канальный, 16-битный программируемый выход 4-20 мА для зеркального отображения сигнала 4-20 мА на ПЛК.
