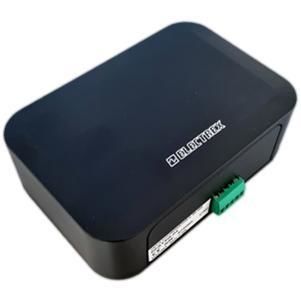

Цифровой модуль входа/выхода PFAPT0C-QCHG PICO PRO SIO

ModbusRS-485ModBUS RTU

Обзор продукта
Интеллектуальное устройство ввода/вывода и датчиков с 2 оптопарами цифровых входов, 6 оптоизолированными транзисторными цифровыми выходами с раздельными общими, шиной SIO для расширения и 2 релейными выходами с переключающими контактами для управления нагрузками до 250 VAC / 2 A (омная нагрузка). Цифровые входы оснащены программируемым фильтром антидребезга (подходит для подсчёта импульсов или удалённой индикации состояния). Цифровые выходы рассчитаны на 27 VDC / 27 mA (DIN 43864) и могут быть настроены как выходы внутренних тревог или как дистанционно управляемые выходы через Modbus. Цепи ввода/вывода самопитаемые и не требуют внешнего питания. Шина SIO позволяет интегрировать дополнительные модули ввода/вывода и датчики окружающей среды через устройства Milli Pro. До восьми настраиваемых тревог могут управлять цифровыми выходами и/или устанавливать статусы в регистрах Modbus.

Связь и прошивка
Протокол связи: Modbus-RTU по RS485. Прошивка обновляется удалённо.

Питание и корпус
Питание: 85–265 VAC / 100–374 VDC. Опциональный резерв 12 VDC от внешнего ИБП. Вспомогательный выход: Vout 12 VDC. Корпус: серый. Габариты: 150 × 45 × 100 мм.

Типичные применения

• Подсчёт внешних импульсов
• Удалённая индикация состояния
• Управление нагрузками через реле (до 250 VAC, 2 A омная нагрузка)
• Интеграция дополнительных I/O и датчиков окружающей среды через шину SIO

Технические характеристики

• Код продукта: PFAPT0C-QCHG
• Модель: PICO PRO SIO
• Цифровые входы: 2, оптоизолированы, программируемый фильтр антидребезга
• Цифровые выходы: 6, транзисторные оптоизолированные, раздельные общие, 27 VDC / 27 mA (DIN 43864)
• Релейные выходы: 2 переключающих контакта, до 250 VAC / 2 A (омная нагрузка)
• SIO-шина: интеграция дополнительных модулей I/O и датчиков через устройства Milli Pro
• Аварии/тревоги: до 8 настраиваемых тревог (управление цифровыми выходами и/или установка статусов в регистрах Modbus)
• Связь: Modbus-RTU по RS485
• Прошивка: обновление удалённо
• Питание: 85–265 VAC / 100–374 VDC; опциональный резерв 12 VDC
• Вспомогательный выход: Vout 12 VDC
• I/O-цепи: самопитаемые (внешнее питание не требуется)
• Корпус: серый; габариты 150 × 45 × 100 мм
