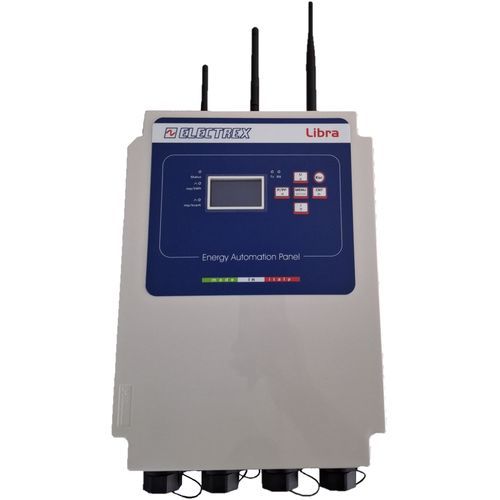

Система наблюдения мощности LIBRA CCI UPS

для измерения температурывлажностинапряжения

Обзор
Расширяемая интегрированная система мониторинга и управления для электростанций. Разработана в соответствии с CEI 0-16 приложения O и T и решениями ARERA 540/2021/R/EEL и 385/2025/R/EEL, требующими наличия Центрального Контроллера Установки (CCI) с ограничением активной мощности по внешней команде DSO (PF2) для солнечных и ветровых установок ≥100 кВт, подключённых к сети среднего напряжения.

Измерения и стандарты
Встроенный анализатор энергии с классом точности измерения ≤ 0,2 в соответствии с CEI 0-16:2025-04, приложение O (норматив), раздел O.13.2.1.

Основные функции

• Анализ качества электроэнергии в соответствии с EN 50160 и EN 61000-4-30
• Мониторинг экологических параметров
• Встроенный ИБП для обеспечения непрерывного локального питания критических функций

Связь и подключение

• Ethernet с тремя выделенными портами
• Встроенный модем 2G/3G/4G (LTE Cat.1)
• Встроенный модуль GPS/GLONASS с внешними антеннами
• Внешние антенны в комплекте для модема и GPS
• Сетевой мост между RJ45 Ethernet и RS485 для Modbus-коммуникации с устройствами Electrex в подсети RS485

Дополнительные возможности

• Батарейный вечный астрономический часы/календарь
• Энергонезависимая память для исторических данных
• Измерение отдельных гармоник до 51-го порядка
• Обнаружение и запись провалов, перенапряжений и обрывов напряжения
• Встроенный веб‑сервер для отображения текущих измерений и истории
• Пять оптоизолированных цифровых входов для мониторинга состояния и подсчёта импульсов
• Три релейных цифровых выхода для состояния или импульсов (доступны другие версии)
• Опциональные модули расширения с дополнительными I/O и до 8 входов для датчиков окружающей среды Electrex
• Возможность удалённого обновления прошивки
• Графический FSTN-дисплей и два светодиода для калибровки

Подключения и установка
Подключения трансформатора тока, питания и напряжений выполняются через поляризованные разъёмы, что обеспечивает быструю и безошибочную установку типа plug-and-play.

Комплект поставки

• Один 5‑контактный гнездовой разъём для проводки напряжения и питания
• Один 6‑контактный гнездовой разъём для подключений трансформатора тока с кабелем 2 м
• Внешняя 4G-антенна для встроенного модема с кабелем 5 м
• Магнитная GPS/GLONASS-антенна с кабелем RG174 длиной 5 м

Технические характеристики

• Модель: LIBRA CCI UPS
• Manufacturer: Electrex
• Класс точности измерения: ≤ 0,2
• Питание: 230 Vac
• Габариты: 236 × 316 × 190 мм
• Ethernet: 3 выделенных порта
• Сотовый модем: 2G/3G/4G, LTE Cat.1
• Определение положения: модуль GPS/GLONASS с внешней антенной
• Измерение гармоник: до 51-го порядка
• Цифровые входы: 5 оптоизолированных (мониторинг состояния и подсчёт импульсов)
• Цифровые выходы: 3 релейных выхода (состояние/импульс)
• Расширение: опциональные модули I/O и до 8 входов для датчиков окружающей среды
• Часы/календарь: батарейный вечный астрономический
• Дисплей: графический FSTN
• Память: неэнергозависимая
• ИБП: встроенный
• Прошивка: обновление по сети
• Разъёмы: поляризованные для CT, питания и измерений напряжения (plug-and-play)
• Комплект: 5‑контактный разъём, 6‑контактный разъём с кабелем 2 м, 4G-антенна с кабелем 5 м, магнитная GPS/GLONASS-антенна с кабелем RG174 5 м
