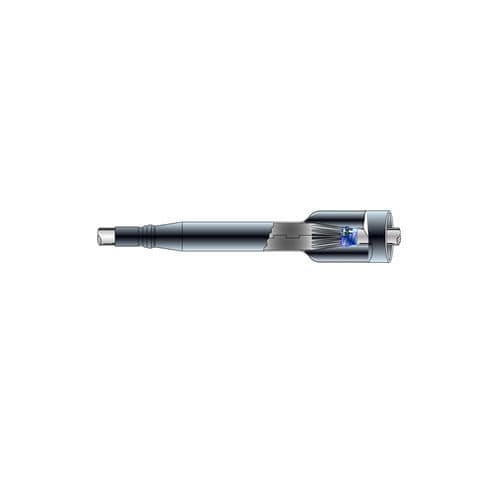

Непробиваемая соединительная муфта ELCOTERM GLS 70

изолированнаядля кабелей с полимерной изоляциейсреднего напряжения

Общее описание
ELCOTERM GLS 70 — комплект термоусадочного прямого соединителя для полимерно-изолированных многожильных кабелей. Обеспечивает восстановление фазной изоляции и восстановление наружной оболочки с помощью термоусадочных трубок с клеевой подложкой; расплавляемый клей гарантирует герметичность соединения. Механическая защита для соединений бронированных кабелей обеспечивается корпусом соединителя (canister).

Состав комплекта

• Термоусадочные изоляционные трубки для каждой фазы
• Термоусадочная трубка с клеевой подложкой для защиты наружной оболочки
• Подложка из расплавляемого клея для обеспечения герметичности
• Корпус соединителя (canister) для механической защиты соединений бронированных кабелей (при необходимости)

Нормы и соответствие
Соответствует стандартам CENELEC HD 623 и CEI EN 50393.

Технические характеристики

• Технология: термоусадка
• Аксессуар: соединитель
• Тип: прямой (в линию)
• Изоляция: XLPE
• Броня: Z / без брони
• Применение: стандартные кабельные соединения
• Экран: Н/Д
• Число жил: 4 – многожильный
• Номинальное напряжение: 1,2 кВ

Монтаж и применение
Предназначен для встраиваемых соединений полимерно-изолированных многожильных кабелей до 1,2 кВ. Комплект используется для восстановления фазной изоляции и наружной оболочки; равномерно нагрейте для усадки трубок и активации расплавляемого клея для герметизации. Для бронированных кабелей устанавливайте корпус соединителя для обеспечения механической защиты. Монтаж должен выполняться квалифицированным персоналом с соблюдением применимых стандартов и правил техники безопасности.
