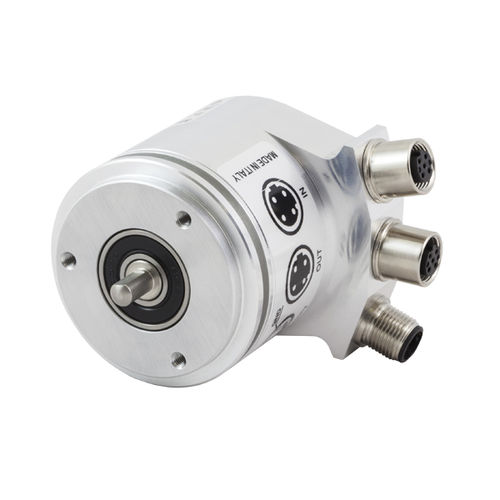

Абсолютный датчик угла поворота MEM-BUS EtherNet/IP

магнитныймногооборотныйEthernet/IP

Шлюзовые энкодеры MEM-Bus EtherNet/IP могут быть легко интегрированы в любую сеть EtherNet/IP, так как они соответствуют всем требованиям к интерфейсу EtherNet/IP, согласно директивам IEC61784-1. Энкодеры имеют профиль энкодера 22H в соответствии со спецификациями протокола CIP™. Энкодеры сертифицированы на соответствие стандарту ODVA, включая сертификацию CIP Sync. Параметры датчиков - шаг/револьвер, предустановленное число, направление вращения, пороги срабатывания сигнализации скорости/позиции, единицы измерения - задаются через TCP/IP. Измерительные единицы могут быть изменены во время работы. Наряду со стандартными сборочными объектами 1,2,3 Elap encoder поддерживает собственный объект 110, предоставляя полный обзор параметров и сигналов тревоги, относящихся к скорости и положению. IP-адресацию можно настроить как с помощью поворотных переключателей, так и с помощью программного обеспечения (DHCP/BOOTP) 4 двухцветных светодиода сигнализации предоставляют диагностическую информацию о состоянии устройства в сети. Энкодер поддерживает функцию DLR (Device Level Ring - кольцо уровня устройства), обеспечивая непрерывность работы даже в случае прерывания работы сети. Энкодеры MEM-Bus поставляются в многооборотном исполнении с разрешением 29 бит (8192 шага/револьвер x 65536 оборотов). Доступны различные механические исполнения, удовлетворяющие всем требованиям применения: квадратный фланец, круглый фланец с сервомуфтой и с полым валом для соединения непосредственно с валом электродвигателя; все типы предлагают различные варианты диаметров вала/отверстий. Электрическое соединение осуществляется 3-мя разъемами М12. Прочный алюминиевый корпус обеспечивает высокую степень защиты, что позволяет применять энкодеры MEM-Bus в жестких промышленных условиях. Энкодер внесен в список UL.
