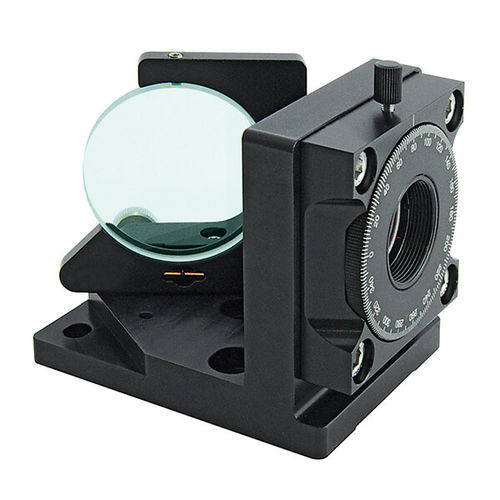

Аттенюатор лазерного пучка 990-0072 series

переменный

Переменный аттенюатор/сплиттер лучей выполнен в виде кинематического крепления с держателем поляризатора, оснащенного тонкопленочным поляризатором типа Брюстера и кварцевой полуволновой пластиной. ○ Разделяет лазерный луч на два луча с регулируемым вручную соотношением интенсивности, разделенных углом 68° ○ Большой динамический диапазон ○ Смещение передаваемого луча ~1 мм ○ Высокий порог оптического повреждения Этот переменный аттенюатор/сплиттер пучков состоит из УФ FS тонкопленочного поляризатора Брюстера диаметром 50,8 мм, который отражает s-поляризованный свет и пропускает p-поляризованный свет, который помещен в крепление 840-0056-12 и кварцевой полуволновой пластины нулевого порядка (с оптическим контактом) диаметром 25.4 мм (для фемтосекундных приложений) или кварцевая полуволновая пластина нулевого порядка с воздушным пространством (для приложений высокой мощности), помещенная во вращающийся держатель поляризатора 840-0190, расположенный в падающем линейно поляризованном лазерном луче. Соотношение интенсивностей этих двух разделенных и разнополяризованных пучков можно непрерывно изменять без изменения других параметров пучка путем вращения волновой пластины. Интенсивность любого из выходящих пучков или соотношение их интенсивности можно регулировать в широком динамическом диапазоне. P-поляризация может быть выбрана для максимальной передачи, или высокочистая s-поляризация может быть отражена, когда происходит максимальное ослабление передаваемого пучка. 840-0056-12 Кинематическое крепление позволяет регулировать угол падения (AOI) тонкопленочных поляризаторов типа Брюстера на ±4,5° и получать максимальный экстинкционный контраст. Крепления устанавливаются на стержни, держатели стержней и подвижное основание 820-0090. Высота оптической оси от столешницы регулируется в диапазоне 78-88 мм.
