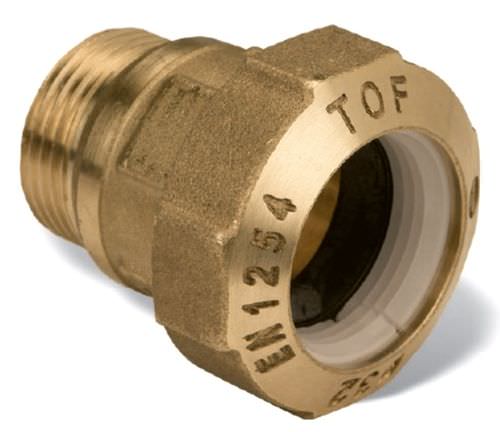

Гидравлический фитинг TOF-P series

винтовойвставнойиз латуни

ПРЕДЕЛЫ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ Макс. Температура: от +5°C до +80°C - Макс. Давление: PN16 (20°C) Максимальное давление измеряется при температуре окружающей среды. При других температурах следует проверить редукцию PN в соответствии с EN12201-1 (приложение A). Примечание: не используйте эту арматуру при температурах, превышающих согласованные для трубы. Резьбовые торцевые соединения UNI ISO 7/1 ЭТА АРМАТУРА ПОЗВОЛЯЕТ СОЕДИНЯТЬ ПОЛИЭТИЛЕНОВЫЕ ТРУБЫ ВЫСОКОЙ ИЛИ НИЗКОЙ ПЛОТНОСТИ. Система соединений TOF очень проста, легка и быстро монтируется. Она состоит только из двух элементов: резиновой усеченной конусообразной прокладки и металлического или пластикового анкерного кольца. Резиновое кольцо имеет специальную конфигурацию благодаря полиэтилену и технологии производства. Усеченный конус соответствует допускам для труб (включая овальность) и обеспечивает идеальное гидравлическое уплотнение благодаря своему пропорциональному сопротивлению, таким образом, являясь важной опорой для механического уплотнительного кольца. Специальная конфигурация механического уплотнительного кольца обеспечивает хорошую адаптацию к допускам трубы и идеальное крепление к трубе. Для труб PE 100 и газовых труб внутренний армирующий элемент (втулка) делает трубу более жесткой. Для труб PE-X подходит соединение TOF PE с армированной втулкой. TOF-шарнир классифицируется как компрессионный шарнир типа А, соответствующий стандарту EN1254-3. Резьба соответствует стандарту UNI ISO 7/1.
