Расходомер с переменным давлением HBP

с трубкой Питодля воздухадля выхлопных газов

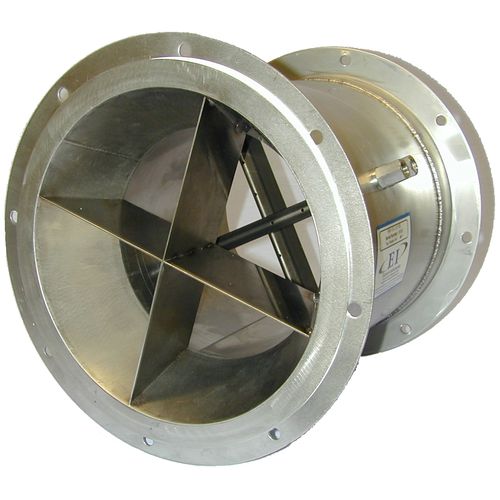

Измерение расхода воздуха наиболее точно в прямых воздуховодах, где поток воздуха может быть равномерно профилирован по воздуховоду в точке измерения и где отсутствуют турбулентные, обратные или циклонические потоки. Как правило, для устранения турбулентного или обратного потока требуется 10 диаметров прямых воздуховодов, а для устранения циклонического потока - 30 диаметров прямых воздуховодов. Если у вас нет необходимого количества прямых воздуховодов для точного измерения расхода воздуха, потребуется установка какого-либо типа кондиционера расхода. Кондиционер потока HBP - High Beta Process Flow Conditioner идеально подходит для промышленных процессов, где отсутствуют широкие прямые участки воздуховодов, необходимые для точного измерения расхода. HBP идеально подходит для новых или модернизированных приложений, он разработан для установок с относительно отсутствующими прямыми воздуховодами выше или ниже по течению и устраняет циклонический, турбулентный и обратный поток в точке измерения. HBP состоит из фланцевой секции золотника, сходящейся секции воздуховода, набора спрямляющих лопаток и массива VAP Pitots. HBP обеспечивает точный выходной перепад давления, что позволяет точно измерять расход воздуха для более жесткого контроля над процессом. Секция воздуховода - 24-дюймовая секция воздуховода .707 SS High Beta, доступна в диаметрах до 36 дюймов. ТОЧНОСТЬ - Точность с точностью до ±0,5% и повторяемость с точностью до ±0,1%. Доступна сертификация испытаний в испытательной камере, отвечающей требованиям AMCA. ПРОСТОТА УСТАНОВКИ - В комплект входит фланцевая секция воздуховода для легкой установки, в то время как содержащаяся в ней система Пито является внутренним коллектором и подключается через сквозные фитинги.
